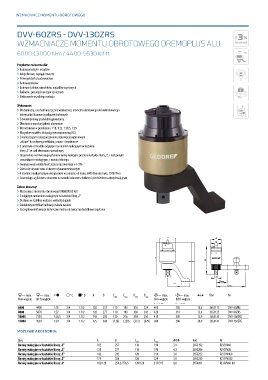

Page 336 - 3001334 Katalog GEDORE 2016 GPL

WZMACNIACZ MOMENTU OBROTOWEGO 336

DVV-60ZRS - DVV-130ZRS

WZMACNIACZE MOMENTU OBROTOWEGO DREMOPLUS ALU

6000-13000 N·m / 4400-9530 lbf·ft

Przydatne zwłaszcza dla:
› Budowa maszyn i urządzeń
› Koleje linowe, wyciągi i maszty
› Przemysł ciężki, budownictwo
› Budowa mostów
› Budowa statków, samolotów, pojazdów szynowych
› Rafinerie, przemysł tworzyw sztucznych
› Elektrownie wszelkiego rodzaju

Wykonanie:
› Mechaniczny, uruchamiany ręcznie wzmacniacz momentu obrotowego do kontrolowanego
dokręcania i luzowania połączeń śrubowych
› Z dwustopniową przekładnią planetarną
› Obudowa z wysokiej jakości aluminium
› Wzmocnienie w przełożeniu 1:18, 1:22, 1:28,5, 1:39
› Wszystkie modele z blokadą przeciwpowrotną (RS)
› Z nieniszczącym zabezpieczeniem przeciwprzeciążeniowym
„slipper” do ochrony przekładni, prawo- i lewobieżne
› Z zależnym od modelu odgiętym ramieniem reakcyjnym w kształcie
litery „Z” ze stali chromowo-wanadowej
› Opcjonalnie możliwe wyposażenie w ramię reakcyjne proste w kształcie litery „L”, z nastawnym
czworokątem reakcyjnym, z metalu lekkiego
› Gwarantowana dokładność: lepsza niż tolerancja +/- 3%
› Zaleca się używać wraz z kluczem dynamometrycznym
› 4 modele z maksymalnym obciążeniem w zakresie: od maks. 6000 N·m do maks. 13000 N·m
› Czworokąty wyjściowe z otworem na nasadki udarowe z kołkiem i pierścieniem zabezpieczającym
Zakres dostawy:
› Wzmacniacz momentu obrotowego DREMOPLUS ALU
› Z odgiętym ramieniem reakcyjnym w kształcie litery „Z”
› Dostawa w stabilnej walizce z wkładką z gąbki
› Zakładowy certyfikat kalibracji i tabela nastaw
› Szczegółowe informacje techniczne można otrzymać na dodatkowe zapytanie

A
Q

B

a
Cmin.
Cmax.
< max. < max. g Q " C a " D A B C min C max D min D max ; max. ; max. 0 Kod Nr
N·m-wyjście lbf·ft-wyjście N·m-wejście lbf·ft-wejście
$ $
6000 4400 1:18 3/4 1.1/2 102 257 110 190 316 324 400 300 10,5 2653117 DVV-60ZRS
8000 5870 1:22 3/4 1.1/2 128 277 110 190 338 342 420 310 13,4 2653125 DVV-80ZRS
10000 7330 1:28,5 3/4 1.1/2 142 292 120 216 350 356 410 305 13,9 2653133 DVV-100ZRS
13000 9530 1:39 3/4 1.1/2 175 306 (126) (229) (372) (379) 380 280 20,9 2653141 DVV-130ZRS

MOŻLIWE AKCESORIA:

Opis A B C min C max 0 Kod Nr
Ramię reakcyjne w kształcie litery „Z” 102 257 110 190 3,9 2653192 RZ-DVV60
Ramię reakcyjne w kształcie litery „Z” 128 277 110 190 4,3 2653206 RZ-DVV80
Ramię reakcyjne w kształcie litery „Z” 142 242 120 216 3,0 2653222 RZ-DVV100
Ramię reakcyjne w kształcie litery „Z” 175 306 126 229 3,9 2653230 RZ-DVV130
Ramię reakcyjne w kształcie litery „L” 102/128 256,2/276,5 120/120 315/315 4,0 2654091 RL-DVV60-80
