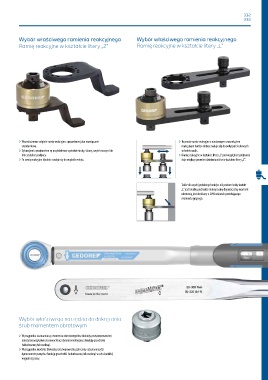

Wybór właściwego ramienia reakcyjnego Wybór właściwego ramienia reakcyjnego
Ramię reakcyjne w kształcie litery „Z” Ramię reakcyjne w kształcie litery „L”

› Wszechstronne odgięte ramię reakcyjne, sprawdzone jako rozwiązanie › To proste ramię reakcyjne z nastawnym czworokątem
standardowe. reakcyjnym bardzo dobrze nadaje się do połączeń śrubowych
› Sytuacjami z podparciem są przykładowo sąsiednie śruby, ściany, części maszyn lub w kołnierzach.
inne stabilne podpory. › Ramię reakcyjne w kształcie litery „L” pod względem podparcia
› To ramię reakcyjne idealnie nadaje się do wąskich miejsc. daje większy promień działania niż to w kształcie litery „Z”.

Także dla wyżej położonych miejsc niż poziom śruby kształt
„L” jest idealny, jednakże maksymalny dopuszczalny moment
obrotowy jest obniżany o 20% wskutek powstającego
momentu gnącego.

Wybór właściwego narzędzia do dokręcania
śrub momentem obrotowym

› W przypadku wzmacniaczy momentu obrotowego bez blokady przeciwpowrotnej
należy bezwzględnie stosować klucz dynamometryczny z funkcją grzechotki
(wbudowaną lub osobną).
› W przypadku modeli z blokadą przeciwpowrotną zalecamy użycie narzędzi
dynamometrycznych z funkcją grzechotki (wbudowaną lub osobną) w celu bardziej
wygodnej pracy.
