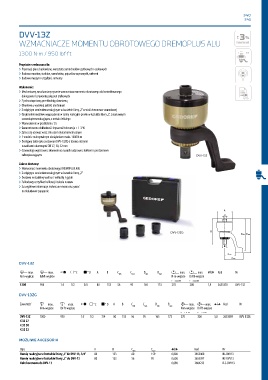

Page 341 - 3001334 Katalog GEDORE 2016 GPL

340
341

DVV-13Z

WZMACNIACZE MOMENTU OBROTOWEGO DREMOPLUS ALU

1300 N·m / 950 lbf·ft

Przydatne zwłaszcza dla:
› Przemysł, place budowlane, warsztaty samochodów użytkowych i osobowych
› Budowa mostów, statków, samolotów, pojazdów szynowych, rafinerii
› Budowa maszyn i urządzeń, remonty

Wykonanie:
› Mechaniczny, uruchamiany ręcznie wzmacniacz momentu obrotowego do kontrolowanego
dokręcania i luzowania połączeń śrubowych
› Z jednostopniową przekładnią planetarną
› Obudowa z wysokiej jakości aluminium
› Z odgiętym ramieniem reakcyjnym w kształcie litery „Z” ze stali chromowo-wanadowej
› Opcjonalnie możliwe wyposażenie w ramię reakcyjne proste w kształcie litery „L”, z nastawnym
czworokątem reakcyjnym, z metalu lekkiego
› Wzmocnienie w przełożeniu 1:5
› Gwarantowana dokładność: lepsza niż tolerancja +/- 3 %
› Zaleca się używać wraz z kluczem dynamometrycznym
› 1 model z maksymalnym obciążeniem maks. 1300 N·m
› Dostępny także jako zestaw (nr DVV-13ZG) z trzema różnymi
nasadkami udarowymi SW 27, 30, 32 mm
› Czworokąty wyjściowe z otworem na nasadki udarowe z kołkiem i pierścieniem
zabezpieczającym DVV-13Z

Zakres dostawy:
› Wzmacniacz momentu obrotowego DREMOPLUS ALU
› Z odgiętym ramieniem reakcyjnym w kształcie litery „Z”
› Dostawa w stabilnej walizce z wkładką z gąbki
› Zakładowy certyfikat kalibracji i tabela nastaw
› Szczegółowe informacje techniczne można otrzymać
na dodatkowe zapytanie

DVV-13ZG

DVV-13Z

< max. < max. g Q " C a " D A B C min C max D min D max ; max. ; max. 0 Kod Nr
N·m-wyjście lbf·ft-wyjście N·m-wejście lbf·ft-wejście
$ $
1300 950 1:5 1/2 3/4 80 133 56 95 165 173 270 200 1,9 2653370 DVV-13Z

DVV-13ZG

Zawartość < max. < max. g Q " C a " D A B C min C max D min D max ; max. ; max. 0 Kod Nr
N·m-wyjście lbf·ft-wyjście N·m-wejście lbf·ft-wejście
$ $
DVV-13Z 1300 950 1:5 1/2 3/4 80 133 56 95 165 173 270 200 3,0 2653389 DVV-13ZG
K 32 27
K 32 30
K 32 32

MOŻLIWE AKCESORIA
Opis A B C min C max 0 Kod Nr
Ramię reakcyjne w kształcie litery „L” do DVV-13, 3/4" 80 133 60 159 0,800 2653400 RL-DVV13
Ramię reakcyjne w kształcie litery „Z” do DVV-13 80 133 56 95 0,600 2653397 RZ-DVV13
Koło koronowe do DVV-13 0,090 2684233 E-S-DVV13
