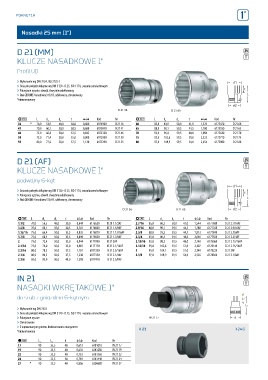

P. 228
V
POKRĘTŁA 228
Nasadki 25 mm (1")
D 21 (MM) R
KLUCZE NASADKOWE 1" V
Profil UD
› Wykonanie wg DIN 3124, ISO 2725-1
› Gniazdo pokrętła 4-kątne wg DIN 3120 - D 25, ISO 1174, z ustalaczem kołkowym
› Pokręcane ręcznie, obwód chwytnie radełkowany
› Stal GEDORE-Vanadium 31CrV3, szlifowany, chromowany
*nienormowany
D 21 36 D 21 60
! L d 1 d 2 t 0 Kod Nr ! L d 1 d 2 t 0 Kod Nr
36 * 70,0 53,9 48,0 30,0 0,600 6174900 D 21 36 60 85,0 83,9 50,0 41,0 1,376 6175470 D 21 60
41 70,0 60,1 50,0 30,5 0,688 6175040 D 21 41 65 88,0 90,1 59,5 44,5 1,700 6175550 D 21 65
46 75,0 66,4 50,0 33,5 0,842 6175120 D 21 46 70 92,0 96,4 59,5 48,0 1,984 6175630 D 21 70
50 75,0 71,4 50,0 35,0 0,908 6175200 D 21 50 75 95,0 102,6 59,5 51,0 2,225 6175710 D 21 75
55 80,0 77,6 50,0 37,5 1,129 6175390 D 21 55 80 97,0 108,9 59,5 54,0 2,454 6175980 D 21 80
D 21 (AF) R
KLUCZE NASADKOWE 1" V
podwójny 6-kąt
› Gniazdo pokrętła 4-kątne wg DIN 3120 - D 25, ISO 1174, z ustalaczem kołkowym
› Pokręcane ręcznie, obwód chwytnie radełkowany
› Stal GEDORE-Vanadium 31CrV3, szlifowany, chromowany
D 21 36 D 21 60
" L d 1 d 2 t 0 Kod Nr " L d 1 d 2 t 0 Kod Nr
1.1/2 70,0 56,5 48,0 30,0 0,649 6176520 D 21 1.1/2AF 2.7/16 85,0 86,2 50,0 41,0 1,544 6177680 D 21 2.7/16AF
1.5/8 70,0 60,1 50,0 30,5 0,701 6176600 D 21 1.5/8AF 2.9/16 88,0 90,1 59,5 44,5 1,788 6177760 D 21 2.9/16AF
1.13/16 75,0 66,4 50,0 33,5 0,835 6176870 D 21 1.13/16AF 2.5/8 88,0 92,2 59,5 44,5 1,813 6177840 D 21 2.5/8AF
1.7/8 75,0 68,4 50,0 33,5 0,890 6176950 D 21 1.7/8AF 2.3/4 92,0 96,4 59,5 48,0 2,065 6177920 D 21 2.3/4AF
2 75,0 72,4 50,0 35,0 0,944 6177090 D 21 2AF 2.13/16 92,0 98,2 59,5 48,0 2,140 6178060 D 21 2.13/16AF
2.1/16 75,0 74,0 50,0 35,0 0,987 6177170 D 21 2.1/16AF 2.15/16 95,0 102,6 59,5 51,0 2,307 6178140 D 21 2.15/16AF
2.3/16 80,0 78,3 50,0 37,5 1,181 6177250 D 21 2.3/16AF 3 95,0 104,1 59,5 51,0 2,349 6178220 D 21 3AF
2.1/4 80,0 80,3 50,0 37,5 1,230 6177330 D 21 2.1/4AF 3.1/8 97,0 108,9 59,5 54,0 2,556 6178300 D 21 3.1/8AF
2.3/8 85,0 83,9 50,0 41,0 1,398 6177410 D 21 2.3/8AF
IN 21 R
NASADKI WKRĘTAKOWE 1" V
do śrub z gniazdem 6-kątnym L2
L1
› Wykonanie wg DIN 7422
› Gniazdo pokrętła 4-kątne wg DIN 3120 - D 25, ISO 1174, z ustalaczem kołkowym
› Pokręcane ręcznie IN 21 17
› Chromowane
› Z wprasowanym grotem, fosforanowana manganem
*nienormowany K 21 246
$ L 1 L 2 d 0 Kod Nr
17 90 25,5 48 0,613 6181010 IN 21 17
19 90 25,5 48 0,676 6181280 IN 21 19
22 90 25,5 48 0,733 6181360 IN 21 22
24 90 25,5 48 0,784 6181440 IN 21 24
27 * 90 25,5 48 0,856 6200680 IN 21 27
