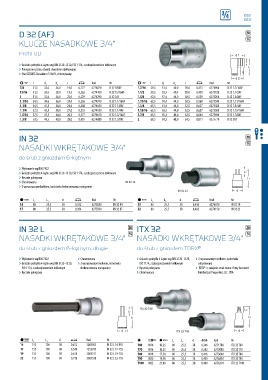

Page 223 - 3001334 Katalog GEDORE 2016 GPL
P. 223
U 222
223
D 32 (AF) P
KLUCZE NASADKOWE 3/4" U
Profil-UD
› Gniazdo pokrętła 4-kątne wg DIN 3120 - D 20, ISO 1174, z zabezpieczeniem kołkowym
› Pokręcane ręcznie, obwód chwytnie radełkowany
› Stal GEDORE-Vanadium 31CrV3, chromowany
" L d 1 d 2 t 0 Kod Nr " L d 1 d 2 t 0 Kod Nr
7/8 51,5 33,6 36,0 19,0 0,227 6274020 D 32 7/8AF 1.7/16 59,5 51,4 40,0 28,0 0,413 6274960 D 32 1.7/16AF
15/16 51,5 35,6 38,0 19,5 0,262 6274100 D 32 15/16AF 1.1/2 59,5 53,3 40,5 28,0 0,431 6275180 D 32 1.1/2AF
1 51,5 37,6 36,0 22,0 0,229 6274290 D 32 1AF 1.5/8 62,5 57,4 44,0 30,5 0,539 6275260 D 32 1.5/8AF
1.1/16 54,5 39,6 36,0 24,0 0,256 6274370 D 32 1.1/16AF 1.11/16 62,5 59,4 44,0 30,5 0,568 6275340 D 32 1.11/16AF
1.1/8 54,5 41,5 36,0 24,0 0,268 6274450 D 32 1.1/8AF 1.3/4 65,5 61,4 44,0 32,5 0,627 6275420 D 32 1.3/4AF
1.1/4 57,5 45,5 38,0 27,0 0,333 6274530 D 32 1.1/4AF 1.13/16 65,5 63,3 44,0 32,5 0,637 6275500 D 32 1.13/16AF
1.5/16 57,5 47,5 40,0 26,5 0,377 6274610 D 32 1.5/16AF 1.7/8 65,5 65,3 44,0 32,5 0,664 6275690 D 32 1.7/8AF
1.3/8 59,5 49,5 40,0 28,0 0,407 6274880 D 32 1.3/8AF 2 68,5 69,2 48,0 34,5 0,811 6275770 D 32 2AF
IN 32 P
NASADKI WKRĘTAKOWE 3/4" U
do śrub z gniazdem 6-kątnym
› Wykonanie wg DIN 7422
› Gniazdo pokrętła 4-kątne wg DIN 3120 - D 20, ISO 1174, z zabezpieczeniem kołkowym
› Ręcznie pokręcana
› Chromowana IN 32 14
› Z wprasowanym kołkiem, końcówka fosforanowana manganem
IN 32 22
$ L 1 L 2 d 0 Kod Nr $ L 1 L 2 d 0 Kod Nr
14 80 25,5 38 0,352 6275850 IN 32 14 19 80 25,5 38 0,433 6276070 IN 32 19
17 80 25,5 38 0,394 6275930 IN 32 17 22 80 25,5 38 0,482 6276150 IN 32 22
IN 32 L P ITX 32 P
NASADKI WKRĘTAKOWE 3/4" U NASADKI WKRĘTAKOWE 3/4" U
do śrub z gniazdem 6-kątnym, długie do śrub z gniazdem TORX®
› Wykonanie wg DIN 7422 › Chromowana › Gniazdo pokrętła 4-kątne wg DIN 3120 - D 20, › Z wprasowanym kołkiem, końcówka
› Gniazdo pokrętła 4-kątne wg DIN 3120 - D 20, › Z wprasowanym kołkiem, końcówka ISO 1174, z zabezpieczeniem kołkowym oksydowana
ISO 1174, z zabezpieczeniem kołkowym fosforanowana manganem › Ręcznie pokręcana › TORX® = zarejestr. znak towar. firmy Acument
› Ręcznie pokręcana › Chromowana Intellectual Properties, LLC. USA
ITX 32 T60
ITX 32 T80
$ L 1 L 2 d 0 Kod Nr 7 + & L 1 L 2 d 0 Kod Nr
14 155 100 38 0,452 2003503 IN 32 L 14-155 T60 M14 13,25 80 25,5 38 0,346 6271780 ITX 32 T60
17 155 100 38 0,540 1353705 IN 32 L 17-155 T70 M16 15,55 80 25,5 38 0,383 6272080 ITX 32 T70
19 155 100 38 0,610 2003511 IN 32 L 19-155 T80 M18 17,58 80 25,5 38 0,416 6273640 ITX 32 T80
22 155 100 38 0,730 2003538 IN 32 L 22-155 T90 M20 19,95 80 25,5 38 0,455 6276230 ITX 32 T90
T100 M22 21,16 80 25,5 38 0,461 6276310 ITX 32 T100
