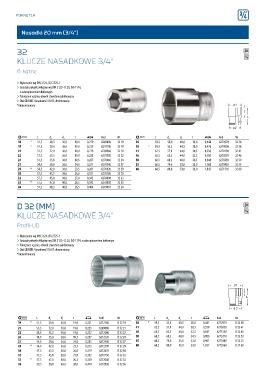

P. 222
U
POKRĘTŁA 222
Nasadki 20 mm (3/4")
32 P
KLUCZE NASADKOWE 3/4" U
6-kątne
› Wykonanie wg DIN 3124, ISO 2725-1
› Gniazdo pokrętła 4-kątne wg DIN 3120 - D 20, ISO 1174,
z zabezpieczeniem kołkowym
› Pokręcane ręcznie, obwód chwytnie radełkowany
› Stal GEDORE-Vanadium 31CrV3, chromowany
*nienormowany
! L d 1 d 2 t 0 Kod Nr ! L d 1 d 2 t 0 Kod Nr
18 * 51,5 28,3 36,0 19,0 0,219 6269880 32 18 36 59,5 50,8 40,0 28,0 0,448 6270970 32 36
19 * 51,5 29,6 36,0 19,0 0,225 6270110 32 19 38 * 59,5 53,3 40,5 28,0 0,476 6271000 32 38
21 51,5 32,0 36,0 19,0 0,228 6269960 32 21 41 62,5 57,1 44,0 30,5 0,593 6271190 32 41
22 51,5 33,3 36,0 19,0 0,232 6270380 32 22 46 65,5 63,3 44,0 32,5 0,700 6271270 32 46
24 51,5 35,8 38,0 19,5 0,267 6270460 32 24 50 68,5 68,3 48,0 34,5 0,848 6271350 32 50
27 54,5 39,6 36,0 24,0 0,271 6270540 32 27 55 68,5 74,6 53,0 33,0 1,008 6271430 32 55
29 * 54,5 42,0 36,0 23,5 0,281 6270620 32 29 60 68,5 80,8 53,0 33,0 1,143 6271510 32 60
30 57,5 43,3 38,0 26,0 0,331 6270700 32 30
32 57,5 45,8 38,0 27,0 0,345 6270890 32 32
33 * 57,5 47,0 40,0 26,5 0,392 6270030 32 33
34 57,5 48,3 40,0 26,5 0,404 6279410 32 34
D 32 (MM) P
KLUCZE NASADKOWE 3/4" U
Profil-UD
› Wykonanie wg DIN 3124, ISO 2725-1
› Gniazdo pokrętła 4-kątne wg DIN 3120 - D 20, ISO 1174, z zabezpieczeniem kołkowym
› Pokręcane ręcznie, obwód chwytnie radełkowany
› Stal GEDORE-Vanadium 31CrV3, chromowany
*nienormowany
! L d 1 d 2 t 0 Kod Nr ! L d 1 d 2 t 0 Kod Nr
19 * 51,5 29,6 36,0 19,0 0,221 6272160 D 32 19 38 * 59,5 53,3 40,5 28,0 0,441 6272910 D 32 38
21 51,5 32,0 36,0 19,0 0,223 6289800 D 32 21 41 62,5 57,1 44,0 30,5 0,558 6273050 D 32 41
22 51,5 33,3 36,0 19,0 0,227 6272240 D 32 22 46 65,5 63,3 44,0 32,5 0,641 6273130 D 32 46
24 51,5 35,8 38,0 19,5 0,257 6272320 D 32 24 50 68,5 68,3 48,0 34,5 0,800 6273210 D 32 50
27 54,5 39,6 36,0 24,0 0,255 6272400 D 32 27 55 68,5 74,6 53,0 33,0 0,961 6273480 D 32 55
29 * 54,5 42,0 36,0 23,5 0,272 6272590 D 32 29 60 68,5 80,8 53,0 33,0 1,052 6273560 D 32 60
30 57,5 43,3 38,0 26,0 0,319 6272670 D 32 30
32 57,5 45,8 38,0 27,0 0,332 6272750 D 32 32
33 * 57,5 47,0 40,0 26,5 0,358 6277040 D 32 33
36 59,5 50,8 40,0 28,0 0,418 6272830 D 32 36
