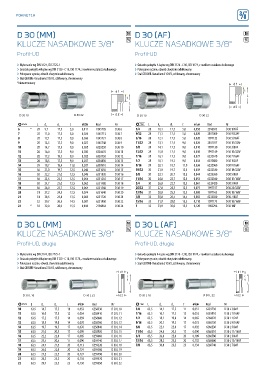

P. 184
S
POKRĘTŁA 184
D 30 (MM) N D 30 (AF) N
KLUCZE NASADKOWE 3/8" S KLUCZE NASADKOWE 3/8" S
Profil-UD Profil-UD
› Wykonanie wg DIN 3124, ISO 2725-1 › Gniazdo pokrętła 4-kątne wg DIN 3120 - C 10, ISO 1174, z rowkiem ustalacza kulkowego
› Gniazdo pokrętła 4-kątne wg DIN 3120 - C 10, ISO 1174, z rowkiem ustalacza kulkowego › Pokręcane ręcznie, obwód chwytnie radełkowany
› Pokręcane ręcznie, obwód chwytnie radełkowany › Stal GEDORE-Vanadium 31CrV3, szlifowany, chromowany
› Stal GEDORE-Vanadium 31CrV3, szlifowany, chromowany
*nienormowany
D 30 10 D 30 22 D 30 10 D 30 22
! L d 1 d 2 t 0 Kod Nr " L d 1 d 2 t 0 Kod Nr
6 * 28 9,7 17,5 5,0 0,111 1845705 D 30 6 1/4 28 10,1 17,5 5,0 0,050 2016613 D 30 1/4AF
7 28 11,0 17,5 5,0 0,024 1845713 D 30 7 9/32 28 11,1 17,5 5,0 0,020 2101009 D 30 9/32AF
8 28 12,1 17,5 9,0 0,026 1845721 D 30 8 5/16 28 12,1 17,5 5,0 0,020 1997122 D 30 5/16AF
9 28 13,5 17,5 9,0 0,027 1845748 D 30 9 11/32 28 13,1 17,5 9,0 0,026 2101017 D 30 11/32AF
10 28 14,7 17,5 9,0 0,028 6229230 D 30 10 3/8 28 14,1 17,5 9,0 0,010 1997130 D 30 3/8AF
11 28 16,0 17,5 9,0 0,030 6230670 D 30 11 13/32 28 15,0 17,5 9,0 0,030 1997149 D 30 13/32AF
12 28 17,2 18,3 9,0 0,032 6230750 D 30 12 7/16 28 16,1 17,5 9,0 0,027 6232610 D 30 7/16AF
13 28 18,5 17,5 9,0 0,031 6230830 D 30 13 1/2 28 18,1 19,2 9,0 0,034 6232880 D 30 1/2AF
14 29 19,7 18,4 11,0 0,037 6230910 D 30 14 9/16 29 20,1 18,7 11,0 0,036 6232960 D 30 9/16AF
15 30 21,0 19,7 12,5 0,040 6231050 D 30 15 19/32 30 21,0 19,7 12,5 0,039 6233180 D 30 19/32AF
16 30 22,2 21,0 12,5 0,049 6231130 D 30 16 5/8 30 22,1 20,7 12,5 0,044 6233260 D 30 5/8AF
17 30 23,5 22,3 12,5 0,054 6231210 D 30 17 11/16 30 24,0 22,7 12,5 0,053 6233340 D 30 11/16AF
18 30 24,7 23,0 12,5 0,062 6231480 D 30 18 3/4 30 26,0 23,7 12,5 0,061 6233420 D 30 3/4AF
19 30 26,0 23,7 12,5 0,064 6231560 D 30 19 25/32 31 27,0 24,3 12,5 0,075 1997157 D 30 25/32AF
20 31 27,2 24,5 12,5 0,074 6231640 D 30 20 13/16 31 28,0 25,3 12,5 0,080 1997165 D 30 13/16AF
21 31 28,5 25,8 13,5 0,083 6231720 D 30 21 7/8 32 30,0 26,5 14,5 0,082 6232020 D 30 7/8AF
22 32 29,7 26,3 14,5 0,087 6231800 D 30 22 15/16 33 31,9 28,0 15,5 0,110 1997173 D 30 15/16AF
24 * 33 32,0 28,0 15,5 0,100 2194864 D 30 24 1 33 33,9 30,0 15,5 0,120 1983296 D 30 1AF
D 30 L (MM) N D 30 L (AF) N
KLUCZE NASADKOWE 3/8" S KLUCZE NASADKOWE 3/8" S
Profil-UD, długie Profil-UD, długie
› Wykonanie wg DIN 3124, ISO 2725-1 › Gniazdo pokrętła 4-kątne wg DIN 3120 - C 10, ISO 1174, z rowkiem ustalacza kulkowego
› Gniazdo pokrętła 4-kątne wg DIN 3120 - C 10, ISO 1174, z rowkiem ustalacza kulkowego › Pokręcane ręcznie, obwód chwytnie radełkowany
› Pokręcane ręcznie, obwód chwytnie radełkowany › Stal GEDORE-Vanadium 31CrV3, szlifowany, chromowany
› Stal GEDORE-Vanadium 31CrV3, szlifowany, chromowany
D 30 L 10 D 30 L 22 D 30 L 10 D 30 L 22
! L d 1 d 2 t 0 Kod Nr " L d 1 d 2 t 0 Kod Nr
10 63,5 14,7 17,5 11 0,053 6258330 D 30 L 10 3/8 63,5 14,1 17,5 11 0,051 6259730 D 30 L 3/8AF
11 63,5 16,0 17,5 12 0,054 6258410 D 30 L 11 7/16 63,5 16,1 17,5 12 0,053 6259810 D 30 L 7/16AF
12 63,5 17,2 17,5 14 0,059 6258680 D 30 L 12 1/2 63,5 18,1 19,0 14 0,065 6260070 D 30 L 1/2AF
13 63,5 18,5 19,0 14 0,070 6258760 D 30 L 13 9/16 63,5 20,1 19,5 17 0,073 6260150 D 30 L 9/16AF
14 63,5 19,7 19,5 17 0,076 6258840 D 30 L 14 5/8 63,5 22,1 22,0 17 0,092 6260230 D 30 L 5/8AF
15 63,5 21,0 20,5 17 0,095 6258920 D 30 L 15 11/16 63,5 24,0 20,5 17 0,090 6260310 D 30 L 11/16AF
16 63,5 22,2 22,0 17 0,085 6259060 D 30 L 16 3/4 63,5 26,0 22,0 20 0,109 6260580 D 30 L 3/4AF
17 63,5 23,5 20,5 17 0,096 6259140 D 30 L 17 13/16 63,5 28,3 23,5 20 0,132 6260660 D 30 L 13/16AF
18 63,5 24,7 21,5 20 0,113 6259220 D 30 L 18 7/8 63,5 30,0 23,5 23 0,134 6260740 D 30 L 7/8AF
19 63,5 26,0 22,0 20 0,124 6259300 D 30 L 19
20 63,5 27,2 23,5 20 0,127 6259490 D 30 L 20
21 63,5 28,5 23,5 20 0,134 6259570 D 30 L 21
22 63,5 29,7 23,5 23 0,136 6259650 D 30 L 22
