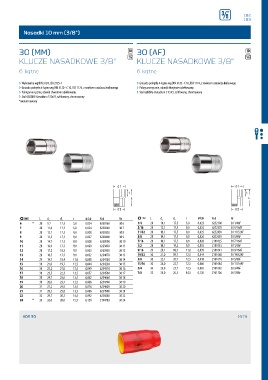

Page 183 - 3001334 Katalog GEDORE 2016 GPL

S 182

183

Nasadki 10 mm (3/8")

30 (MM) N 30 (AF) N

KLUCZE NASADKOWE 3/8" S KLUCZE NASADKOWE 3/8" S

6-kątne 6-kątne

› Wykonanie wg DIN 3124, ISO 2725-1 › Gniazdo pokrętła 4-kątne wg DIN 3120 - C 10, ISO 1174, z rowkiem ustalacza kulkowego
› Gniazdo pokrętła 4-kątne wg DIN 3120 - C 10, ISO 1174, z rowkiem ustalacza kulkowego › Pokręcane ręcznie, obwód chwytnie radełkowany
› Pokręcane ręcznie, obwód chwytnie radełkowany › Stal GEDORE-Vanadium 31CrV3, szlifowany, chromowany
› Stal GEDORE-Vanadium 31CrV3, szlifowany, chromowany
*nienormowany

! L d 1 d 2 t 0 Kod Nr " L d 1 d 2 t 0 Kod Nr
6 * 28 9,7 17,5 5,0 0,024 6230160 30 6 1/4 28 10,1 17,5 5,0 0,023 6232100 30 1/4AF
7 28 11,0 17,5 5,0 0,024 6230240 30 7 5/16 28 12,1 17,5 9,0 0,025 6232370 30 5/16AF
8 28 12,1 17,5 9,0 0,028 6230320 30 8 11/32 28 13,1 17,5 9,0 0,025 6232450 30 11/32AF
9 28 13,5 17,5 9,0 0,027 6230400 30 9 3/8 28 14,1 17,5 9,0 0,026 6232530 30 3/8AF
10 28 14,7 17,5 9,0 0,028 6230590 30 10 7/16 28 16,1 17,5 9,0 0,028 2101025 30 7/16AF
11 28 16,0 17,5 9,0 0,030 6233850 30 11 1/2 28 18,1 19,2 9,0 0,035 2101033 30 1/2AF
12 28 17,2 18,3 9,0 0,033 6233930 30 12 9/16 29 20,1 18,7 11,0 0,039 2101041 30 9/16AF
13 28 18,5 17,5 9,0 0,032 6234070 30 13 19/32 30 21,0 19,7 12,5 0,044 2101068 30 19/32AF
14 29 19,7 18,4 11,0 0,038 6234150 30 14 5/8 30 22,1 20,7 12,5 0,048 2101076 30 5/8AF
15 30 21,0 19,7 12,5 0,044 6234230 30 15 11/16 30 24,0 22,7 12,5 0,060 2101084 30 11/16AF
16 30 22,2 21,0 12,5 0,049 6234310 30 16 3/4 30 26,0 23,7 12,5 0,065 2101092 30 3/4AF
17 30 23,5 22,3 12,5 0,057 6234580 30 17 7/8 32 30,0 26,5 14,5 0,120 2101106 30 7/8AF
18 30 24,7 23,0 12,5 0,062 6234660 30 18
19 30 26,0 23,7 12,5 0,068 6234740 30 19
20 31 27,2 24,5 12,5 0,078 6234820 30 20
21 31 28,5 25,8 13,5 0,086 6234900 30 21
22 32 29,7 26,3 14,5 0,092 6235040 30 22
24 * 33 32,0 28,0 15,5 0,120 2194783 30 24

VDE 30 573
