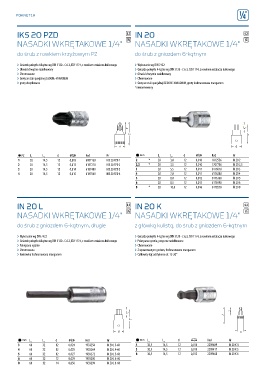

Page 172 - 3001334 Katalog GEDORE 2016 GPL

R
POKRĘTŁA 172

IKS 20 PZD M IN 20 M

NASADKI WKRĘTAKOWE 1/4" R NASADKI WKRĘTAKOWE 1/4" R

do śrub z rowkiem krzyżowym PZ do śrub z gniazdem 6-kątnym

› Gniazdo pokrętła 4-kątne wg DIN 3120 - C 6.3, ISO 1174, z rowkiem ustalacza kulkowego › Wykonanie wg DIN 7422
› Obwód chwytnie radełkowany › Gniazdo pokrętła 4-kątne wg DIN 3120 - C 6.3, ISO 1174, z rowkiem ustalacza kulkowego
› Chromowane › Obwód chwytnie radełkowany
› Groty ze stali specjalnej GEDORE-VANADIUM › Chromowane
› groty oksydowane › Groty ze stali specjalnej GEDORE-VANADIUM, groty fosforanowana manganem
*nienormowany

L2
L1

< PZ L 1 L 2 d 0 Kod Nr $ L 1 L 2 d 0 Kod Nr
1 28 14,5 12 0,012 6187130 IKS 20 PZD 1 2 * 28 3,0 12 0,010 1812556 IN 20 2
2 28 14,5 12 0,013 6187210 IKS 20 PZD 2 2,5 * 28 3,5 12 0,010 1707736 IN 20 2,5
3 28 14,5 12 0,014 6187480 IKS 20 PZD 3 3 28 5,5 12 0,011 6176010 IN 20 3
4 28 14,5 12 0,015 6187560 IKS 20 PZD 4 4 28 7,0 12 0,011 6176280 IN 20 4
5 28 8,0 12 0,012 6176360 IN 20 5
6 28 8,5 12 0,013 6178490 IN 20 6
8 * 28 10,0 12 0,016 6178570 IN 20 8

IN 20 L M IN 20 K M
NASADKI WKRĘTAKOWE 1/4" R NASADKI WKRĘTAKOWE 1/4" R

do śrub z gniazdem 6-kątnym, długie z główką kulistą, do śrub z gniazdem 6-kątnym

› Wykonanie wg DIN 7422 › Gniazdo pokrętła 4-kątne wg DIN 3120 - C 6,3, ISO 1174, z rowkiem ustalacza kulkowego
› Gniazdo pokrętła 4-kątne wg DIN 3120 - C 6.3, ISO 1174, z rowkiem ustalacza kulkowego › Pokręcana ręcznie, poręczne radełkowane
› Pokręcana ręcznie › Chromowane
› Chromowana › Z wprasowanym grotem, fosforanowane manganem
› Końcówka fosforanowana manganem › Całkowity kąt odchylenia ok. 15-20°

$ L 1 L 2 d 0 Kod Nr $ L 1 L 2 d 0 Kod Nr
3 60 32 12 0,024 1933256 IN 20 L 3-60 4 30,5 14,5 12 0,010 2219409 IN 20 K 4
4 60 32 12 0,025 1933264 IN 20 L 4-60 5 30,5 14,5 12 0,010 2219417 IN 20 K 5
5 60 32 12 0,027 1933272 IN 20 L 5-60 6 30,5 14,5 12 0,013 2219468 IN 20 K 6
6 60 32 12 0,029 1933280 IN 20 L 6-60
8 60 32 14 0,050 1933299 IN 20 L 8-60
