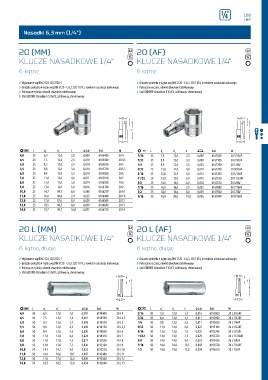

Page 169 - 3001334 Katalog GEDORE 2016 GPL
P. 169
R 168
169
Nasadki 6,3 mm (1/4")
20 (MM) M 20 (AF) M
KLUCZE NASADKOWE 1/4" R KLUCZE NASADKOWE 1/4" R
1
1
6-kątne 6-kątne
› Wykonanie wg DIN 2124, ISO 2725-1 › Gniazdo pokrętła 4-kątne wg DIN 3120 - C 6,3, ISO 1174, z rowkiem ustalacza kulkowego
› Gniazdo pokrętła 4-kątne wg DIN 3120 - C 6,3, ISO 1174, z rowkiem ustalacza kulkowego › Pokręcane ręcznie, obwód chwytnie radełkowany
› Pokręcane ręcznie, obwód chwytnie radełkowany › Stal GEDORE-Vanadium 31CrV3, szlifowany, chromowany
› Stal GEDORE-Vanadium 31CrV3, szlifowany, chromowany
! L d 1 d 2 t 0 Kod Nr " L d 1 d 2 t 0 Kod Nr
4,0 25 6,9 12,0 2,0 0,009 6165400 20 4 3/16 25 7,8 12,0 2,5 0,009 6167020 20 3/16AF
4,5 25 7,5 12,0 2,3 0,010 6165590 20 4,5 7/32 25 8,8 12,0 3,0 0,009 6167100 20 7/32AF
5,0 25 8,2 12,0 2,5 0,010 6165670 20 5 1/4 25 9,8 12,0 3,5 0,025 6167290 20 1/4AF
5,5 25 8,8 12,0 3,0 0,010 6165750 20 5,5 9/32 25 11,0 12,0 4,0 0,010 6167370 20 9/32AF
6,0 25 9,4 12,0 3,5 0,010 6165830 20 6 5/16 25 12,0 12,0 5,0 0,013 6167450 20 5/16AF
7,0 25 11,0 12,0 4,0 0,011 6165910 20 7 11/32 25 13,0 13,0 5,0 0,015 6167530 20 11/32AF
8,0 25 12,0 12,0 5,0 0,014 6166050 20 8 3/8 25 14,0 14,0 6,0 0,018 6167610 20 3/8AF
9,0 25 13,0 13,0 5,0 0,016 6166130 20 9 7/16 25 16,0 16,0 7,0 0,023 6167880 20 7/16AF
10,0 25 14,7 14,7 6,0 0,018 6166210 20 10 1/2 25 18,0 18,0 8,0 0,029 6167960 20 1/2AF
11,0 25 16,0 16,0 7,0 0,025 6166480 20 11 9/16 25 20,0 20,0 10,0 0,036 6161840 20 9/16AF
12,0 25 17,0 17,0 8,0 0,029 6166560 20 12
13,0 25 18,5 18,5 8,0 0,030 6166640 20 13
14,0 25 19,7 19,7 10,0 0,037 6166720 20 14
20 L (MM) M 20 L (AF) M
KLUCZE NASADKOWE 1/4" R KLUCZE NASADKOWE 1/4" R
1
1
6-kątne, długie 6-kątne, długie
› Wykonanie wg DIN 3124, ISO 2725-1 › Gniazdo pokrętła 4-kątne wg DIN 3120 - C 6,3, ISO 1174, z rowkiem ustalacza kulkowego
› Gniazdo pokrętła 4-kątne wg DIN 3120 - C 6,3, ISO 1174, z rowkiem ustalacza kulkowego › Pokręcane ręcznie, obwód chwytnie radełkowany
› Pokręcane ręcznie, obwód chwytnie radełkowany › Stal GEDORE-Vanadium 31CrV3, szlifowany, chromowany
› Stal GEDORE-Vanadium 31CrV3, szlifowany, chromowany
! L d 1 d 2 t 0 Kod Nr " L d 1 d 2 t 0 Kod Nr
4,0 50 6,9 12,0 3,0 0,017 6191400 20 L 4 3/16 50 7,8 12,0 3,7 0,016 6192800 20 L 3/16AF
4,5 50 7,5 12,0 3,4 0,017 6191590 20 L 4,5 7/32 50 8,8 12,0 4,5 0,017 6192990 20 L 7/32AF
5,0 50 8,2 12,0 3,7 0,018 6191670 20 L 5 1/4 50 9,8 12,0 5,2 0,017 6193020 20 L 1/4AF
5,5 50 8,8 12,0 4,5 0,019 6191750 20 L 5,5 9/32 50 11,0 12,0 6,0 0,022 6193100 20 L 9/32AF
6,0 50 9,4 12,0 5,2 0,020 6191830 20 L 6 5/16 50 12,0 12,0 7,5 0,025 6193290 20 L 5/16AF
7,0 50 11,0 12,0 6,0 0,024 6191910 20 L 7 11/32 50 13,0 13,0 7,5 0,029 6193370 20 L 11/32AF
8,0 50 12,0 12,0 7,5 0,027 6192050 20 L 8 3/8 50 14,0 14,0 9,0 0,033 6193450 20 L 3/8AF
9,0 50 13,0 13,0 7,5 0,030 6192130 20 L 9 7/16 50 16,0 16,0 10,5 0,043 6193530 20 L 7/16AF
10,0 50 14,7 14,7 9,0 0,033 6192210 20 L 10 1/2 50 18,0 18,0 12,0 0,054 6193610 20 L 1/2AF
11,0 50 16,0 16,0 10,5 0,047 6192480 20 L 11
12,0 50 17,0 17,0 12,0 0,050 6192560 20 L 12
13,0 50 18,5 18,5 12,0 0,054 6192640 20 L 13
