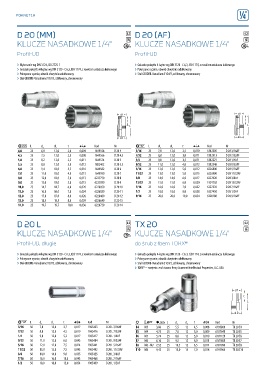

Page 170 - 3001334 Katalog GEDORE 2016 GPL
P. 170
R
POKRĘTŁA 170
D 20 (MM) M D 20 (AF) M
R
R
KLUCZE NASADKOWE 1/4" 3 KLUCZE NASADKOWE 1/4" 3
Profil-UD Profil-UD
› Wykonanie wg DIN 3124, ISO 2725-1 › Gniazdo pokrętła 4-kątne wg DIN 3120 - C 6,3, ISO 1174, z rowkiem ustalacza kulkowego
› Gniazdo pokrętła 4-kątne wg DIN 3120 - C 6,3, ISO 1174, z rowkiem ustalacza kulkowego › Pokręcane ręcznie, obwód chwytnie radełkowany
› Pokręcane ręcznie, obwód chwytnie radełkowany › Stal GEDORE-Vanadium 31CrV3, szlifowany, chromowany
› Stal GEDORE-Vanadium 31CrV3, szlifowany, chromowany
! L d 1 d 2 t 0 Kod Nr " L d 1 d 2 t 0 Kod Nr
4,0 25 6,9 12,0 2,0 0,009 1649558 D 20 4 3/16 25 7,8 12,0 2,5 0,010 1812505 D 20 3/16AF
4,5 25 7,5 12,0 2,3 0,008 1649566 D 20 4,5 7/32 25 8,8 12,0 3,0 0,011 1812513 D 20 7/32AF
5,0 25 8,2 12,0 2,5 0,011 1649574 D 20 5 1/4 25 9,8 12,0 3,5 0,011 1812521 D 20 1/4AF
5,5 25 8,8 12,0 3,0 0,012 1802402 D 20 5,5 9/32 25 11,0 12,0 4,0 0,012 1812548 D 20 9/32AF
6,0 25 9,4 12,0 3,5 0,010 1649582 D 20 6 5/16 25 12,0 12,0 5,0 0,012 6226800 D 20 5/16AF
7,0 25 11,0 12,0 4,0 0,013 1649590 D 20 7 11/32 25 13,0 13,0 5,0 0,015 6226990 D 20 11/32AF
8,0 25 12,0 12,0 5,0 0,013 6225750 D 20 8 3/8 25 14,0 14,0 6,0 0,017 6227020 D 20 3/8AF
9,0 25 13,0 13,0 5,0 0,015 6225830 D 20 9 13/32 25 15,0 15,0 6,0 0,020 1901702 D 20 13/32AF
10,0 25 14,7 14,7 6,0 0,020 6226050 D 20 10 7/16 25 16,0 16,0 7,0 0,022 6227370 D 20 7/16AF
11,0 25 16,0 16,0 7,0 0,024 6226130 D 20 11 1/2 25 18,0 18,0 8,0 0,028 6227450 D 20 1/2AF
12,0 25 17,0 17,0 8,0 0,026 6226480 D 20 12 9/16 25 20,0 20,0 10,0 0,034 6228180 D 20 9/16AF
13,0 25 18,5 18,5 8,0 0,029 6226640 D 20 13
14,0 25 19,7 19,7 10,0 0,036 6226720 D 20 14
D 20 L M TX 20 M
R
KLUCZE NASADKOWE 1/4" 3 KLUCZE NASADKOWE 1/4" R
Profil-UD, długie do śrub z łbem TORX®
› Gniazdo pokrętła 4-kątne wg DIN 3120 - C 6,3, ISO 1174, z rowkiem ustalacza kulkowego › Gniazdo pokrętła 4-kątne wg DIN 3120 - C 6.3, ISO 1174, z rowkiem ustalacza kulkowego
› Pokręcane ręcznie, obwód chwytnie radełkowany › Pokręcane ręcznie, obwód chwytnie radełkowany
› Stal GEDORE-Vanadium 31CrV3, szlifowany, chromowany › Stal GEDORE-Vanadium 31CrV3, szlifowany, chromowany
› TORX® = zarejestr. znak towar. firmy Acument Intellectual Properties, LLC. USA
" L d 1 d 2 t 0 Kod Nr 9 + & L d 1 d 2 t 0 Kod Nr
3/16 50 7,8 12,0 3,7 0,017 1965433 D 20 L 3/16AF E4 M3 3,86 25 5,5 12 4,5 0,008 6193880 TX 20 E4
7/32 50 8,8 12,0 4,5 0,019 1965476 D 20 L 7/32AF E5 M4 4,73 25 7,0 12 5,0 0,009 6187640 TX 20 E5
1/4 50 9,8 12,0 5,2 0,017 1965417 D 20 L 1/4AF E6 M5 5,74 25 8,0 12 5,0 0,010 6187720 TX 20 E6
9/32 50 11,0 12,0 6,0 0,043 1965484 D 20 L 9/32AF E7 M6 6,16 25 9,5 12 6,0 0,011 6187800 TX 20 E7
5/16 50 12,0 12,0 7,5 0,024 1965441 D 20 L 5/16AF E8 M6 - M7 7,52 25 10,5 12 6,5 0,014 6187990 TX 20 E8
11/32 50 13,0 13,0 7,5 0,043 1965492 D 20 L 11/32AF E10 M8 9,42 25 13,0 13 7,0 0,018 6193960 TX 20 E10
3/8 50 14,0 14,0 9,0 0,035 1965425 D 20 L 3/8AF
7/16 50 16,0 16,0 10,5 0,043 1965468 D 20 L 7/16AF
1/2 50 18,0 18,0 12,0 0,054 1965409 D 20 L 1/2AF
