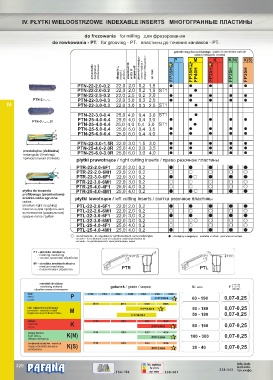

Page 330 - Pafana

IV. PŁYTKI WIELOOSTRZOWE INDEXABLE INSERTS МНОГОГРАННЫЕ ПЛАСТИНЫ

do frezowania for milling для фрезерования
do rowkowania - PT. for grooving - PT. пластины до точения канавков - PT.

gatunki węglika spiekanego grade of cemented carbide
марки твёрдово сплава
P M K K(N) K(S)
oznaczenie designation обозначене długość L length L длина L szerokość B width B ширина B promień naroża r corner radius r радиус вершины r ap max FP35H FP35H FP40H FP35H FP35H FP35H

PTN-22-2.0- 0.2 22,0 2,0 0,2 1,5
0,2
PTN-22-2.0- 0.2 22,0 2,0 1,5 ST1

PTN-22-2.5- 0.2 22,0 2,5 0,2 2,0

PTN-2.-...-... PTN-22-3.0-0.3 22,0 3,0 0,3 2,5

IV. PTN-22-3.0-0.3 22,0 0,3

2,5 ST1
3,0

PTN-22-3.0-0.4 25,0 4,0 0,4 3,0 ST1

PTN-25- 4.0- 0.4 25,0 4,0 0,4 3,0

PTN-2.-...-...R
PTN-25- 4.0- 0.4 25,0 4,0 0,4 3,0 ST1
PTN-25-5.0- 0.4 25,0 5,0 0,4 3,5
r
PTN-25- 6.0- 0.4 25,0 6,0 0,4 4,0
+
B

L PTN-22-3.0 - 1.5R 22,0 3,0 1,5 3,0
PTN-25- 4.0 - 2.0R 25,0 4,0 2,0 3,5
prostokątna (dokładna)
rectangular (finishing) PTN-25- 6.0-3.0R 25,0 6,0 3,0 4,0
прямоугольная (точная)
płytki prawotnące / right cutting inserts / право резочное пластины
PTR-22-2.0- 6F1 22,0 2,0 0,2
r
PTR-22-2.0- 6M1 22,0 2,0 0,2
+ B PTR-22-3.0- 6F1 22,0 3,0 0,2
PTR-22-3.0- 6M1 22,0 3,0
L 0,2
PTR-25- 4.0- 4F1 25,0 4,0 0,2
płytka do toczenia PTR-25- 4.0- 4M1 25,0 4,0 0,2
profilowego (promieniowa)

średnio-lekko zgrubna płytki lewotnące / left cutting inserts / взятка резочное пластины
radius
(medium-light roughing) PTL-22-2.0 - 6F1 22,0 2,0 0,2
пластина для профильного
вытачивания (радиальная) PTL-22-2.0 - 6M1 22,0 2,0 0,2
средне-легко грубая PTL-22-3.0 - 6F1 22,0 3,0 0,2
,
. PTL-22-3.0 - 6M1 22,0 3.0 ,
0.2
PTL-25- 4.0- 4F1 25,0 4,0 0,2
PTL-25- 4.0- 4M1 25,0 4,0 0,2

- na zamówienie - do uzgodnienia: termin realizacji, seria produkcyjna - dostępny z magazynu available on stock доступен со склада
- on order - for settlement: term of realisation, minimal production lot
- на заказ - по договоренности: срок реализации, серия
F1 - obróbka dokładna r 0,2 r 0,2
- finishing machining 4 (6 ) o 4 (6 ) o
o
o
- точная зачистная обработка
M1 - obróbka średniodokładna
- medium machining PTR PTL
- получистовая обработка
materiał obrabiany
machining material gatunek / grade / марка Vc [m/min] f
обрабатываемый материал
stal
steel P FP35H 60 - 190 0,07-0,25
сталь
M10 M15 M20 M25
stal odporna na korozję FP35H 50 - 180 0,07-0,25
corrosion resistant steel M
коррозионностойкая сталь 0,07-0,25
FP40H 50 - 180
żeliwo K10 K15 K20 K25
cast iron K 0,07-0,25
чугун FP35H 80 - 160
stopy lekkie K10 K15 K20 K25
light alloys K(N) FP35H 100 - 300 0,07-0,25
лёккие металлы
trudnoobrabialne - exotics K10 K15 K20 K25
труднообрабатываемые K(S) 20 - 40 0,07-0,25
материалы FP35H
® Vc m/min info.tech.
328 tech.info.
fz mm 338-343
134-156 ap mm 298-301 тех.инфо.
