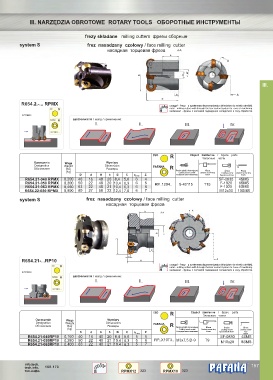

III. NARZĘDZIA OBROTOWE ROTARY TOOLS ОБОРОТНЫЕ ИНСТРУМЕНТЫ

frezy składane milling cutters фрезы сборные
system S frez nasadzany czołowy / face milling cutter
насадная торцевая фреза

III.

R654.2.-... RPMX
uwaga! - frezy z systemem doprowadzenia chłodziwa do strefy obróbki.
ISO R note! - milling cutters with through the-bar coolant system to zone of machining.
внимание! - фрез ы с системой подведения охладителя в зону обработки.
SYSTEM S
zastosowanie / using / применение:
PAFANA R
I. II. III. IV.
RPMX...

ISO R Części zamienne / Spare parts
Запасные части
Oznaczenie Waga Wymiary
Designation Weight Dimensions PAFANA
Обозначене Вес Размеры R
Klucz
[kg] Śruba płytki skrawającej Socket screw key Śruba Klucz
Cutting insert screw
Locking screw
D d H h B C a p max Z Режущий винт пластины Ключ Крепёжный болт Socket screw key
Ключ
R654.21-040 RPMX 0,200 40 16 40 20 8,4 5,6 6 4 SF-0830 4SMS
R654.21-050 RPMX 0,300 50 22 40 20 10,4 6,3 6 5 RP..1204.. S-40115 T15 F-1020 6SMS
R654.21-063 RPMX 0,460 63 22 40 21 10,4 6,3 6 6 F-1020 6SMS
R654.22-080 RPMX 0,900 80 27 50 22 12,4 7,0 6 7 M12x30 10SMS
system S frez nasadzany czołowy / face milling cutter
насадная торцевая фреза
A
h
A-A
d1 d2
B
d
D
C
a
R654.21-...RP10 H A
uwaga! - frezy z systemem doprowadzenia chłodziwa do strefy obróbki.
ISO R note! - milling cutters with through the-bar coolant system to zone of machining.
внимание! - фрез ы с системой подведения охладителя в зону обработки.
SYSTEM S
zastosowanie / using / применение:
PAFANA R
I. II. III. IV.
RPMX...

ISO Części zamienne / Spare parts
R Запасные части
Oznaczenie Waga Wymiary
Designation Weight Dimensions PAFANA
Обозначене Вес Размеры R
Klucz
Klucz
Śruba
[kg] Śruba płytki skrawającej Socket screw key Locking screw Socket screw
Cutting insert screw
D d H h B C a p max Z Режущий винт пластины Ключ Крепёжный болт key
Ключ
R654.21-040RP10 0,160 40 16 40 20 8,4 5,6 5 5 SF-0830 4SMS
R654.21-050RP10 0,280 50 22 40 21 10,4 6,3 5 6 RP..X10T3.. M3x7,5 D-9 T9 M10x20 8SMS
R654.21-063RP10 0,400 63 22 40 21 10,4 6,3 5 7
info.tech. ® 157
tech.info. 168-173
тех.инфо. RPMX12 323 RPMX10 323
