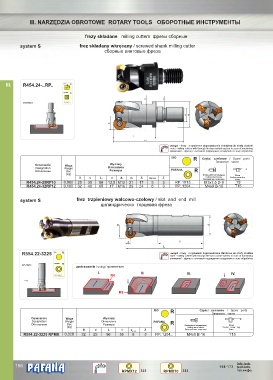

Page 158 - Pafana

III. NARZĘDZIA OBROTOWE ROTARY TOOLS ОБОРОТНЫЕ ИНСТРУМЕНТЫ

frezy składane milling cutters фрезы сборные

system S frez składany wkręcany / screwed shank milling cutter
сбор ые винтовые френ за

III. R454.24-..RP.. ISO S
o
90
PAFANA S
S d
SYSTEM S SDKT...

d1 d2

D

L
L1
uwaga! - frezy z systemem doprowadzenia chłodziwa do strefy obróbki.
note! - milling cutters with through the-bar coolant system to zone of machining.
внимание! - фрез ы с системой подведения охладителя в зону обработки.
ISO
R Części zamienne / Spare parts
Запасные части
Oznaczenie Waga Wymiary
Designation Weight Dimensions
Обозначене Вес Размеры PAFANA R
[kg] Śruba płytki skrawającej Klucz
Cutting insert screw
D L L1 d d1 d2 S apmax Z Режущий винт пластины Socket screw key

Ключ
R454.24-25RP10 0,080 25 35 58 12,5 M12 21 17 5 3 RP..10T3... M3x7,5 D-9 T9
R454.24-32RP12 0,160 32 40 65 17 M16 29 24 6 3 RP..1204... M4x9 B-16 T15
system S frez trzpieniowy walcowo-czołowy / slot and end mill
цилиндрическо торцевая фреза

R554.22-3225 ISO R uwaga! - frezy z systemem doprowadzenia chłodziwa do strefy obróbki.
note! - milling cutters with through the-bar coolant system to zone of machining.
внимание! - фрез ы с системой подведения охладителя в зону обработки.
PAFANA R
SYSTEM S
zastosowanie / using / применение:
I. II. III. IV.
RPMX... R6

R6

ISO R Części zamienne / Spare parts
Запасные части
Oznaczenie Waga Wymiary
Designation Weight Dimensions PAFANA
Обозначене Вес Размеры R Śruba płytki skrawającej Klucz
[kg] Cutting insert screw Socket screw key
D d L l a p max Z Режущий винт пластины Ключ
R554.22-3225 RPMX 0,320 32 25 96 56 6 3 RP..1204.. M4x9 B-16 T15

® info.tech.
156 168-173 tech.info.
RPMX12 323 RPMX10 323 тех.инфо.
