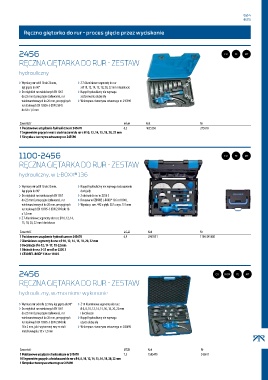

Page 625 - 3001334 Katalog GEDORE 2016 GPL

624
625

Ręczna giętarka do rur - proces gięcia przez wyciskanie

2456 CU CU CU-ZN CU-ZNINOX INO CU-ZNFEAL INOXALMT M FET AL MT
CUXFE
RĘCZNA GIĘTARKA DO RUR - ZESTAW

hydrauliczny

› Wymiary rur od Ø 10 do 22 mm, › Z 7 Aluminiowe segmenty do rur
kąt gięcia do 90° z Ø 10, 12, 14, 15, 18, 20, 22 mm i dociskacze
› Do miękkich rur miedzianych EN 1057 › Napęd hydrauliczny nie wymaga
do 22 mm (i precyzyjne izolowane), rur zastosowania dużej siły
wielowarstwowych do 20 mm, precyzyjnych › W skrzynce z tworzywa sztucznego nr 245590
rur stalowych EN 10305-3 (DIN 2394)
do 18 x 1,5 mm

Zawartość 0 Kod Nr
1 Podstawowe urządzenie hydrauliczne nr 245670 6,2 4635230 245610
7 Segmentów gnących wraz z dociskaczami do rur z Ø 10, 12, 14, 15, 18, 20, 22 mm
1 Skrzynka z tworzywa sztucznego nr 245590

1100-2456 CU CU CU-ZN CU-ZNINOX INO CU-ZNFEAL INOXALMT M FET AL MT
CUXFE
RĘCZNA GIĘTARKA DO RUR - ZESTAW

hydrauliczny, w L-BOXX® 136

› Wymiary rur od Ø 10 do 22 mm, › Napęd hydrauliczny nie wymaga zastosowania
kąt gięcia do 90° dużej siły
› Do miękkich rur miedzianych EN 1057 › Z obcinak do rur nr 2250 3
do 22 mm (i precyzyjne izolowane), rur › Dostawa w GEDORE L-BOXX® 136 nr 1100 L
wielowarstwowych do 20 mm, precyzyjnych › Wymiary: szer. 442 x głęb. 357 x wys. 151 mm
rur stalowych EN 10305-3 (DIN 2394) do 18
x 1,5 mm
› Z 7 Aluminiowe segmenty do rur z Ø 10, 12, 14,
15, 18, 20, 22 mm i dociskacze

Zawartość 0 Kod Nr
1 Podstawowe urządzenie hydrauliczne nr 245670 6,9 2963531 1100-245680
7 Aluminiowe segmenty do rur z Ø 10, 12, 14, 15, 18, 20, 22 mm
3 Dociskacze Ø 6-12, 14-17, 18-22 mm
1 Obcinak do rur 3-35 mm Ø nr 2250 3
1 GEDORE L-BOXX® 136 nr 1100 L

2456 CU CU CU-ZN CUINO CU-ZNINOXFE INOXFEAL A M FELT M ALT MT
CU-ZNX
RĘCZNA GIĘTARKA DO RUR - ZESTAW

hydrauliczny, wzmocnione wykonanie

› Wymiary rur od 6 do 22 mm, kąt gięcia do 90° › Z 10 Aluminiowe segmenty do rur z
› Do miękkich rur miedzianych EN 1057 Ø 6, 8, 10, 12, 14, 15, 16, 18, 20, 22 mm
do 22 mm (i precyzyjne izolowane), rur i dociskacze
wielowarstwowych do 20 mm, precyzyjnych › Napęd hydrauliczny nie wymaga
rur stalowych EN 10305-3 (DIN 2394) do użycia dużej siły
18 x 2 mm, jak i wyżarzonej rury ze stali › W skrzynce z tworzywa sztucznego nr 245690
nierdzewnej do 18 x 1,2 mm

Zawartość 0 Kod Nr
1 Podstawowe urządzenie hydrauliczne nr 245670 7,5 1585495 245611
10 Segmentów gnących z dociskaczami do rur z Ø 6, 8, 10, 12, 14, 15, 16, 18, 20, 22 mm
1 Skrzynka z tworzywa sztucznego nr 245690
