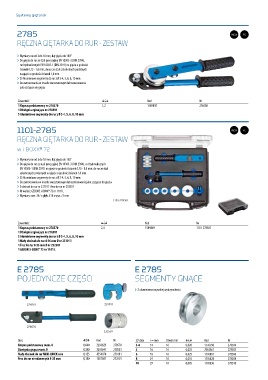

Page 620 - 3001334 Katalog GEDORE 2016 GPL

Systemy giętarek 620

2785 CU CU-ZN INOX FE AL MT

RĘCZNA GIĘTARKA DO RUR - ZESTAW

› Wymiary rur od 3 do 10 mm, kąt gięcia do 180°
› Do gięcia do rur ze stali precyzyjnej EN 10305-3 (DIN 2394),
rur hydraulicznych EN 10305-1 (DIN 2391) na gięcie o grubości
ścianek 0,75 - 1,0 mm, do rur ze stali szlachetnych podatnych
na gięcie o grubości ścianek 1,0 mm
› Z5 Aluminiowe segmenty do rur z Ø 3-4, 5, 6, 8, 10 mm
› Do zamocowania w imadle warsztatowym lub zastosowania
jako szczypce do gięcia

Zawartość 0 Kod Nr
1 Koprus podstawowy nr 278570 1,2 1589830 278500
1 Dźwignia zginająca nr 278581
5 Aluminiowe segmenty do rur z Ø 3-4, 5, 6, 8, 10 mm

1101-2785 CU CU-ZN INOX FE AL MT
RĘCZNA GIĘTARKA DO RUR - ZESTAW

w i-BOXX® 72

› Wymiary rur od 3 do 10 mm, kąt gięcia do 180°
› Do gięcia do rur ze stali precyzyjnej EN 10305-3 (DIN 2394), rur hydraulicznych
EN 10305-1 (DIN 2391) na gięcie o grubości ścianek 0,75 - 1,0 mm, do rur ze stali
szlachetnych podatnych na gięcie o grubości ścianek 1,0 mm
› Z5 Aluminiowe segmenty do rur z Ø 3-4, 5, 6, 8, 10 mm
› Do zamocowania w imadle warsztatowym lub zastosowania jako szczypce do gięcia
› Z obcinak do rur nr 231011 i frez do rur nr 232501
› W walizce GEDORE i-BOXX® 72 nr 1101 L
› Wymiary: szer. 367 x głęb. 316 x wys. 72 mm
1101-278501

Zawartość 0 Kod Nr
1 Koprus podstawowy nr 278570 2,4 1589849 1101-278501
1 Dźwignia zginająca nr 278581
5 Aluminiowe segmenty do rur z Ø 3-4, 5, 6, 8, 10 mm
1 Mały obcinak do rur 4-16 mm Ø nr 231011
1 Frez do rur 8-35 mm Ø nr 232501
1 GEDORE i-BOXX® 72 nr 1101 L

E 2785 E 2785

POJEDYNCZE CZĘŚCI SEGMENTY GNĄCE

› Z aluminium o wysokiej wytrzymałości

278581 231011

278570
232501

Opis 0 Kod Nr , r = mm Otwór mm 0 Kod Nr
Korpus podstawowy rozm. 0 0,640 2293625 278570 3-4 14 16 0,020 1576798 278504
Dźwignia gnąca rozm. 0 0,380 2293641 278581 5 16 16 0,025 2963361 278505
Mały obcinak do rur MINI-QUICK niro 0,125 4554070 231011 6 16 16 0,025 1576801 278506
Frez do rur nierdzewnych 8-35 mm 0,180 1857681 232501 8 24 16 0,055 1576828 278508
10 29 16 0,085 1576836 278510
