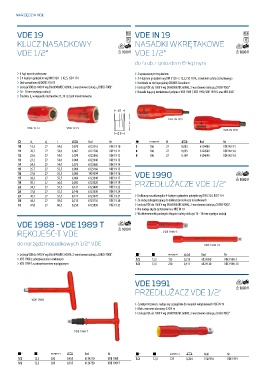

Page 574 - 3001334 Katalog GEDORE 2016 GPL

NARZĘDZIA VDE 574

VDE 19 O VDE IN 19 O
T
T
KLUCZ NASADKOWY iO NASADKI WKRĘTAKOWE iO
VDE 1/2" ö 1000 V VDE 1/2" ö 1000 V

do śrub z gniazdem 6-kątnym

› 6-kąt, ręcznie pokręcane › Z wprasowanym trzpieniem
› Z 4-kątnym gniazdem wg DIN 3120 - C 12,5, ISO 1174 › Z 4-kątnym gniazdem wg DIN 3120 - C 12,5, ISO 1174, z rowkiem ustalacza kulkowego
› Stal wanadiowa GEDORE 31CrV3 › Końcówki ze stali specjalnej GEDORE-Vanadium
› Izolacja VDE do 1000 V wg EN 60900/IEC 60900, 2-warstwowa izolacja „CHECK-TOOL“ › Izolacja VDE do 1000 V wg EN 60900/IEC 60900, 2-warstwowa izolacja „CHECK-TOOL“
› 16 - 18 mm występu izolacji › Nasadki dają się kombinować jedynie z VDE 1989 T, VDE 1990, VDE 1993 U oraz VDE 4507
› Średnica d w wypadku rozmiarów 27, 30 i 32 jest nienormowana
1

VDE IN 19 5

VDE 19 13 VDE 19 19
VDE IN 19 8

1 d 1 d 2 L 0 Kod Nr 5 y Ø 0 Kod Nr
10 19,5 27 54,0 0,070 6122510 VDE 19 10 5 106 27 0,083 6124480 VDE IN 19 5
11 20,7 27 54,0 0,067 6122780 VDE 19 11 6 106 27 0,095 6124560 VDE IN 19 6
12 22,0 27 54,0 0,070 6122860 VDE 19 12 8 106 27 0,109 6124640 VDE IN 19 8
13 23,2 27 54,0 0,069 6122940 VDE 19 13
14 24,5 27 54,0 0,073 6123080 VDE 19 14
15 25,7 27 55,5 0,088 6123160 VDE 19 15
16 27,0 27 55,5 0,086 1439294 VDE 19 16 VDE 1990 iO
17 28,2 27 55,5 0,084 6123240 VDE 19 17 ö 1000 V
19 30,7 27 56,0 0,092 6123320 VDE 19 19 PRZEDŁUŻACZE VDE 1/2"
22 34,5 27 57,5 0,121 6123400 VDE 19 22
24 37,0 27 57,5 0,146 6123590 VDE 19 24
27 40,7 27 57,5 0,174 6123670 VDE 19 27 › Do kluczy nasadkowych z 4-kątnym gniazdem pokrętła wg DIN 3120, ISO 1174
30 44,5 27 59,0 0,212 6123750 VDE 19 30 › Ze śrubą zabezpieczającą do zakleszczania kluczy nasadkowych
32 47,0 27 60,5 0,250 6123830 VDE 19 32 › Izolacja VDE do 1000 V wg EN 60900/IEC 60900, 2-warstwowa izolacja „CHECK-TOOL“.
› Nie nadaje się do zastosowania z VDE IN 19
› W odniesieniu do podanych długości należy doliczyć 16 - 18 mm występu izolacji

VDE 1988 - VDE 1989 T iO

RĘKOJEŚĆ-T VDE ö 1000 V VDE 1990-5

do narzędzi nasadkowych 1/2" VDE VDE 1990-10

› Izolacja VDE do 1000 V wg EN 60900/IEC 60900, 2-warstwowa izolacja „CHECK-TOOL“ a " a y 0 Kod Nr
› VDE 1988 z zabezpieczeniem śrubowym 1/2 12,5 125 0,213 6124050 VDE 1990-5
› VDE 1989 T z zabezpieczeniem wyciągowym 1/2 12,5 250 0,411 6124130 VDE 1990-10

VDE 1991 iO

PRZEDŁUŻACZ VDE 1/2" ö 1000 V
VDE 1988
› Z pustym trzonem, nadaje się szczególnie do nasadek wkrętakowych VDE IN 19
› Maks. moment obrotowy 370 N·m
› Izolacja VDE do 1000 V wg EN 60900/IEC 60900, 2-warstwowa izolacja „CHECK-TOOL“

VDE 1989 T

a " a y 0 Kod Nr a " a y 0 Kod Nr
1/2 12,5 200 0,455 6124210 VDE 1988 1/2 12,5 125 0,204 1507516 VDE 1991
1/2 12,5 200 0,355 6124720 VDE 1989 T
