PROGRAM ŚCIĄGACZY

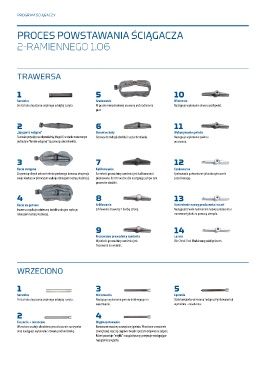

PROCES POWSTAWANIA ŚCIĄGACZA

2-RAMIENNEGO 1.06

TRAWERSA

1 5 10
Surowiec Gratowanie Wiercenie
Ze stali do ulepszania cieplnego odciętej z pręta. W prasie mimośrodowej usuwany jest nadmierny Następuje wykonanie otworu pod gwint.
grat.

2 6 11
„Spęczanie wstępne“ Surowiec kuty Wykonywanie gwintu
Surowiec przycięty na odpowiednią długość i w stanie rozżarzonym Gotowy do dalszej obróbki i uszlachetniania. Następuje wykonanie gwintu
jest kuty w "formie wstępnej" za pomocą uderzeń młota. wrzeciona.

3 7 12
Kucie wstępne Kalibrowanie Cynkowanie
Za pomocą silnych uderzeń młota spadowego trawersa otrzymuje Szerokość prowadnicy ramienia jest kalibrowana i Cynkowanie galwaniczne jak zabezpieczenie
swoje kontury w pierwszym wykroju roboczym matrycy kuźniczej. piaskowana. Jest to ważne dla następujących po tym przed korozją.
procesów obróbki.

4 8 13
Kucie na gotowo Szlifowanie Naniesienie nazwy producenta i nr art
trawersa uzyskuje ostateczny kształt w drugim wykroju Szlifowanie trawersy z każdej strony. Następuje trwałe naniesienie nazwy producenta i
roboczym matrycy kuźniczej. numeru artykułu za pomocą stempla.

9 14

Frezowanie prowadnicy ramienia Lasern
Wysokość prowadnicy ramienia jest Die Check-Tool Markierung wird gelasert.
frezowana na wymiar.

WRZECIONO

1 3 5
Surowiec Walcowanie Łączenie
Ze stali do ulepszania cieplnego odciętej z pręta. Następuje wykonanie gwintu drobnego przez Stała końcówka wrzeciona zostaje przynitowana lub
walcowanie. wymienna - nasadzona.
2 4

Toczenie + wiercenie Węgloazotowanie
Wrzeciono zostaje obrobione przez toczenie na wymiar Hartowanie warstwy zewnętrznej gwintu. Wrzeciono w warstwie
oraz następuje wykonanie otworu pod końcówkę. zewnętrznej staje się ciągliwo-twarde i przez to odporne na zużycie.
Rdzeń pozostaje "miękki" oraz plastyczny i przejmuje występujące
naprężenia sprężyste.
