Ściągacze do przegubów kulowych

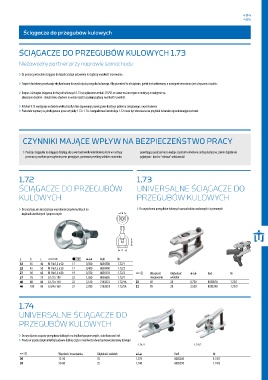

ŚCIĄGACZE DO PRZEGUBÓW KULOWYCH 1.73

Niezawodny partner przy naprawie samochodu

› Za pomocą wrzeciona ściągacz do łożysk zostaje ustawiony na żądaną wysokość mocowania.
› Trzpień dociskowy przekazuje siłę konieczną do wyciśnięcia przegubu kulowego. Aby przenieść to obciążenie, gwint jest walcowany, a następnie wrzeciono jest ulepszane cieplnie.

› Korpus i dźwignia ściągacza do łożysk kulkowych 1.73 są wykonane ze stali 31CrV3 w stanie rozżarzonym w matrycy a następnie są
ulepszane cieplnie - dzięki temu obydwie te ważne części uzyskują żądaną twardość i trwałość.

› Artykuł 1.73 występuje w dwóch wielkościach, które zapewniają rozwiązanie każdego prblemu związanego z wyciskaniem.
› Pozostałe wymiary są obsługiwane przez artykuły 1.72 i 1.74 - kompaktowa konstrukcja 1.72 może być stosowana na przykład w bardzo ograniczonej przestrzeni.

CZYNNIKI MAJĄCE WPŁYW NA BEZPIECZEŃSTWO PRACY

› Podczas ściągania na ściągacz działają siły o wartości wielu ton! Elemety kute w matrycy powstający podczas kucia nadaje częściom określone cechy plastyczne, zanim dojdzie do
przenoszą możliwe przeciążenie przez przegięcie, ponieważ przebieg włókien materiału pęknięcia - bardzo "zdrowa" właściwość!

1.72 1.73

ŚCIĄGACZE DO PRZEGUBÓW UNIVERSALNE ŚCIĄGACZE DO

KULOWYCH PRZEGUBÓW KULOWYCH

› Do prostego, nie niszczącego wyciskania czopów kulistych na › Do wyciskania przegubów kulowych samochodów osobowych i ciężarowych
drążkach wzdłużnych i poprzecznych

a b c A $ 0 Kod Nr
18 35 40 M 14x1,5 x 50 17 0,300 8030300 1.72/1
23 45 50 M 14x1,5 x 50 17 0,400 8030490 1.72/2
27 56 60 M 18x1,5 x 80 19 0,700 8030570 1.72/3 O Wysokość Głębokość 0 Kod Nr
37 78 75 G 1/2 x 110 22 1,650 8030650 1.72/4 mocowania widełek
40 80 80 G 1/2 x 140 22 2,160 2183323 1.72/4A 23 65 24 0,730 8030810 1.73/1
46 100 90 G 3/4 x 160 27 2,780 2183331 1.72/5A 32 85 28 2,520 8033240 1.73/3

1.74

UNIVERSALNE ŚCIĄGACZE DO
PRZEGUBÓW KULOWYCH

› Do wyciskania czopów przegubów kulistych na drążkach poprzecznych, stabilizatorach itd.
› Prosty w użyciu dzięki smukłej budowie dolnej części i możliwości dwustopniowej nastawy dźwigni
1.74/1 1.74/2

O Wysokość mocowania Głębokość widełek 0 Kod Nr
20 12-50 35 1,370 8085200 1.74/1
20 50-80 35 1,740 8085390 1.74/2
