PROGRAM ŚCIĄGACZE
PROGRAM ŚCIĄGACZE 480

1.30/10

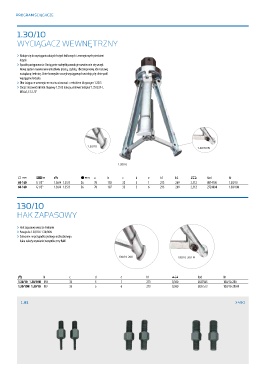

WYCIĄGACZ WEWNĘTRZNY

› Nadaje się do wyciągania dużych łożysk kulkowych i zewnętrznych pierścieni
łożysk
› Sposób postępowania: Dociąganie nakrętki powoduje rozwieranie się szczęk.
Nowy system rozwierania umożliwia prostą, szybką, i bezstopniową ich nastawę
na żądaną średnicę. Ostre krawędzie szczęk wyciągowych wciskają się silnie pod
wyciągane łożysko.
› Oba ściągacze wewnętrzne można stosować z młotkiem ślizgowym 1.35/3
› Chcąc stosować młotek ślizgowy 1.35/3 należy zamówić adapter 1.35/325-I,
M16x1,5 G 1/2"

1.30/10
1.30/10/N

1.30/10

C p B $ a b c d e h1 h2 0 Kod Nr
60-160 G 1/2" 1.36/4 1.35/3 36 70 192 33 5 1 213 269 2,312 8014100 1.30/10
60-160 G 1/2" 1.36/4 1.35/3 36 70 187 33 5 6 213 269 2,312 2724804 1.30/10N

130/10
HAK ZAPASOWY

› Hak zapasowy wraz ze śrubami
› Pasuje do 1.30/10 i 1.30/10N
› Zalecenie: w przypadku jednego uszkodzonego
haka należy wymienić wszystkie trzy haki

130/10-200 130/10-200-N

B b c d e h1 0 Kod Nr
1.30/10 1.30/10N 192 33 5 1 213 0,360 2827565 130/10-200
1.30/10N 1.30/10 187 33 5 6 213 0,360 2827573 130/10-200-N

1.81 490
