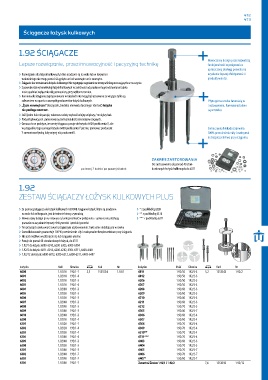

P. 473
472
473
Ściągacze łożysk kulkowych
1.92 ŚCIĄGACZE
Nowoczesny design przez najwyższą
Lepsze rozwiązanie, przez innowacyjność i pecyzyjną technikę funkcjonalność w połączeniu z
uproszczoną obsługą pozwala na
› Rozwiązanie dla łożysk kulkowych, które osadzone są na wale lub w korpusie i uzyskanie lepszej efektywności i
wskutek tego nie mogą zostać ściągnięte ani od wewnątrz ani z zewnątrz. produktywności.
› Ściąganie bez rozwiercania łożyska kulkowego! Nie występuje zagrożenie ze strony wiórów pozostających w maszynie.
› Z powodu różnej konstrukcji łożysk kulkowych w zależności od producenta przedstawiona tabela
może spełniać wyłącznie rolę pomocniczą przy wyborze ramion.
› Ramiona do ściągania zaproponowane w tabelach nie mogą być uznawane za wiążące tylko są
zaleceniem w oparciu o znanych producentów łożysk kulkowych. Płyta górna urzeka łatwością w
› „Życie wewnętrzne” (koszyczek, średnica elementu tocznego i ich ilość) łożyska zastosowaniu. Ramiona ustalane
nie podlega normom. są w rowku.
› Jeśli jeden hak nie pasuje, wówczas należy wybrać kolejny większy / mniejszy hak.
› Podział głowicy jest zorientowany pod kątem ilości elementów tocznych.
› Oznacza to w praktyce, że ramię ściągacza pasuje do łożyska 6403 producenta X, ale
w przypadku tego samego łożyska 6403 producenta Y już nie, ponieważ producent Samoczynna blokada zapewnia
Y zamontował jedną kulę więcej niż producent X. 100% przeniesienie siły i maksymal-
ne bezpieczeństwo przy ściąganiu.
1 1
7 2
6 2
36,5 32,5 ZAKRES ZASTOSOWANIA
6 3
5 3 Do zastosowania do ponad 40 stan-
5 4 4 po lewej 7 kulek / po prawej 6 kulek dardowych łożysk kulkowych do 6311
1.92
ZESTAW ŚCIĄGACZY ŁOŻYSK KULKOWYCH PLUS
› Za pomocą ściągacza do łożysk kulkowych GEDORE ściąganie łożysk, które są osadzone › * z podkładką 6309
na wale lub w korpusie, jest dziecinnie łatwą czynnością › ** z podkładką 6310
› Nowoczesny design przez najwyższą funkcjonalność w połączeniu z uproszczoną obsługą › *** z podkładką 6311
pozwala na uzyskanie lepszej efektywności i produktywności
› Ten przyrząd urzeka wręcz swym przyjaznym użytkowaniem: haki same układają się w rowku
› Samoblokowanie gwarantuje 100 % przeniesienie siły i maksymalne bezpieczeństwo przy ściąganiu
› Nie jest możliwe wyśliźnięcie się lub ściąganie ukośne
› Pasuje do ponad 40 standardowych łożysk, do 6311
› 1.92/1 do łożysk: 6000-6010, 6200-6205, 6300-6304
› 1.92/2 do łożysk: 6011-6012, 6206-6212, 6305-6311, 6403-6407
› 1.92/12 do łożysk: 6000-6012, 6200-6212, 6300-6311, 6403-6407
Łożysko Haki Głowica 0 Kod Nr Łożysko Haki Głowica 0 Kod Nr
6000 1.92/10 192/1-7 2,3 1553534 1.92/1 6011 1.92/50 192/2-3 5,2 1553542 1.92/2
6001 1.92/10 192/1-4 6012 1.92/50 192/2-3
6002 1.92/10 192/1-3 6206 1.92/50 192/2-3
6003 1.92/10 192/1-4 6207 1.92/50 192/2-3
6004 1.92/30 192/1-3 6208 1.92/60 192/2-3
6005 1.92/30 192/1-3 6209 1.92/60 192/2-3
6006 1.92/30 192/1-3 6210 1.92/60 192/2-3
6007 1.92/40 192/1-3 6211 1.92/60 192/2-3
6008 1.92/40 192/1-3 6212 1.92/70 192/2-3
6009 1.92/40 192/1-3 6305 1.92/60 192/2-7
6010 1.92/40 192/1-3 6306 1.92/60 192/2-4
6200 1.92/10 192/1-4 6307 1.92/60 192/2-4
6201 1.92/20 192/1-7 6308 1.92/70 192/2-4
6202 1.92/20 192/1-4 6309 1.92/70 192/2-4
6203 1.92/30 192/1-4 6310** 1.92/70 192/2-4
6204 1.92/40 192/1-4 6311*** 1.92/70 192/2-4
6205 1.92/40 192/1-3 6403 1.92/60 192/2-3
6300 1.92/30 192/1-3 6404 1.92/70 192/2-3
6301 1.92/40 192/1-3 6405 1.92/70 192/2-7
6302 1.92/40 192/1-7 6406 1.92/70 192/2-7
6303 1.92/40 192/1-7 6407* 1.92/60 192/2-7
6304 1.92/40 192/1-7 Zawartość Zestaw 1.92/1 i 1.92/2 7,6 1553550 1.92/12
