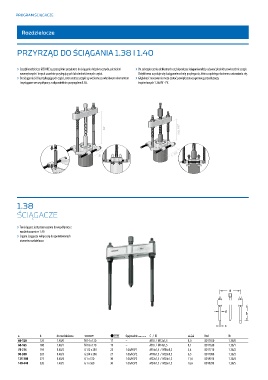

Page 470 - 3001334 Katalog GEDORE 2016 GPL

PROGRAM ŚCIĄGACZE
PROGRAM ŚCIĄGACZE 470

Rozdzielacze

PRZYRZĄD DO ŚCIĄGANIA 1.38 I 1.40

› Szczęki rozdzielcze GEDORE są szczególnie przydatne do ściągania łożysk tocznych, pierścieni › Do zabezpieczenia delikatnych części podczas ściągania należy używać płaskich powierzchni szczęk.
wewnętrznych i innych szczelnie przylegających lub cienkościennych części. Dzięki temu uzyskuje się dużą powierzchnię przylegania, która zapobiega skośnemu ustawianiu się.
› Do ściągania ściśle przylegających części, ostre ostrza szczęki są wciskane za właściwym elementem › Głębokość mocowania może zostać powiększona za pomocą przedłużaczy
i wyciągane we współpracy z odpowiednim przyrządem 1.38. trzpieniowych 1.38/AV - FV.

1.38
ŚCIĄGACZE

› Ten ściągacz jest przeznaczony do współpracy z
rozdzielaczami nr 1.40
› Cięgna ściągacza wkręca się do gwintowanych
otworów rozdzielacza

d

c
a b do rozdzielacza A $ Opcjonalnie d C / D 0 Kod Nr
40-120 125 1.40/0 M 14 x 120 17 – M10 / M12x1,5 1,0 8017550 1.38/0
60-165 180 1.40/1 M 18 x 170 19 – M10 / M14x1,5 1,1 8017630 1.38/1
70-215 195 1.40/2 G 1/2 x 210 22 1.06/HSP1 M14x1,5 / M16x1,5 3,4 8017710 1.38/2
90-300 205 1.40/3 G 3/4 x 280 27 1.06/HSP2 M18x1,5 / M20x1,5 6,5 8017980 1.38/3
125-380 275 1.40/4 G 1 x 310 36 1.06/HSP3 M22x1,5 / M24x1,5 11,6 8018010 1.38/4
140-440 320 1.40/5 G 1 x 360 36 1.06/HSP3 M24x1,5 / M26x1,5 16,6 8018280 1.38/5
