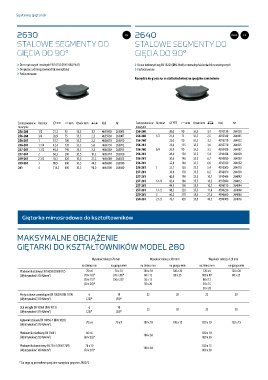

P. 634
Systemy giętarek 634
2630 CU CU-ZN INOX FE 2640 CU CU-ZN INOX FE AL MT
MT
AL
STALOWE SEGMENTY DO STALOWE SEGMENTY DO
GIĘCIA DO 90° GIĘCIA DO 90°
› Do rur gazowych i wodnych EN 10255 (DIN 2440/2441) › Do rur kotłowych wg EN 10220 (DIN 2448) o normalnych ściankach i rur metrycznych
› Do gięcia z ochroną powierzchni zewnętrznej › Fosforanowane
› Fosforanowane
Narzędzia do gięcia rur ze stali szlachetnej na specjalne zamówienie
Zastosowanie w Rozmiar , r = mm Otwór mm 0 Kod Nr Zastosowanie w Rozmiar , r = mm Otwór mm 0 Kod Nr
maszynie maszynie
256-260 1/2 21,3 50 35,5 1,3 4655850 263005 256-260 20,0 90 35,5 3,4 4593130 264020
256-260 3/4 26,9 75 35,5 2,2 4655930 263007 256-260 1/2 21,3 75 35,5 2,5 4595340 264005
256-261 1 33,7 100 35,5 2,3 4656070 263010 256-260 22,0 90 35,5 3,2 4593210 264022
256-261 1.1/4 42,4 126 35,5 5,8 4656150 263012 256-261 25,0 115 35,5 3,6 4595770 264025
257-261 1.1/2 48,3 145 35,5 5,3 4656230 263015 256-260 3/4 26,9 90 35,5 3,5 4595420 264007
257-261 2 60,3 200 35,5 11,2 4656310 263020 256-261 28,0 130 35,5 5,4 2910438 264028
259-261 2.1/2 76,1 320 35,5 21,2 4656580 263025 256-261 30,0 140 35,5 6,7 4595850 264030
259-261 3 88,9 380 35,5 44,5 4656660 263030 256-261 32,0 140 35,5 6,6 4595930 264032
261 4 114,3 600 35,5 98,0 4644300 263040 256-261 1 33,7 130 35,5 5,4 4595500 264010
257-261 38,0 170 35,5 8,2 4596070 264038
257-261 42,0 190 35,5 10,7 2910446 264042
257-261 1.1/4 42,4 180 35,5 10,2 4595690 264012
257-261 44,5 190 35,5 10,7 4596150 264044
257-261 1.1/2 48,3 220 35,5 11,8 4596230 264048
259-261 2 60,3 270 35,5 21,3 4596660 264060
259-261 2.1/2 76,1 420 35,5 49,3 4596900 264076
Giętarka mimośrodowa do kształtowników
MAKSYMALNE OBCIĄŻENIE
GIĘTARKI DO KSZTAŁTOWNIKÓW MODEL 280
Wysokość robocza 70 mm Wysokość robocza 100 mm Wysokość robocza 120 mm
na zimno mm na gorąco mm na zimno mm na gorąco mm na zimno mm na gorąco mm
Płaskownik stalowy EN 10058 (DIN 1017) 70 x 6 70 x 10 100 x 10 100 x 20 120 x 8 120 x 20
(Wytrzymałość 370 N/mm ) 2 (70 x 10)* (70 x 20)* 80 x 12 80 x 25 100 x 10 80 x 25
(50 x 15)* (50 x 25)* 50 x 15 80 x 12
(30 x 20)* 30 x 20 50 x 15
30 x 20
Pręty stalowe czworokątne EN 10059 (DIN 1014) 6 10 22 30 22 30
(Wytrzymałość 370 N/mm ) 2 (22)* (30)*
Stal okrągła EN 10060 (DIN 1013) 6 10
(Wytrzymałość 370 N/mm ) 2 (25)* (30)* 25 30 25 30
Kątownik stalowy EN 10056-1 (DIN 1028) 70 x 6 70 x 9 100 x 10 100 x 12 120 x 10 120 x 15
(Wytrzymałość 370 N/mm ) 2
Płaskownik miedziany EN 13601 60 x 6 100 x 30 120 x 10
(Wytrzymałość 250 N/mm ) 2 (60 x 30)* 100 x 30
Płaskownik aluminiowy EN 754-5 (DIN 1769) 70 x 10 120 x 15
(Wytrzymałość 160 N/mm ) 2 (70 x 30)* 100 x 30 100 x 30
* Do tego są potrzebne specjalne narzędzia gnące nr 280072
