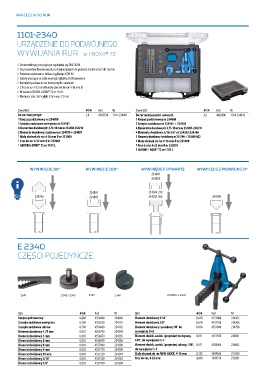

Page 608 - 3001334 Katalog GEDORE 2016 GPL

NARZĘDZIA DO RUR 608

1101-2340

URZĄDZENIE DO PODWÓJNEGO

WYWIJANIA RUR w i-BOXX® 72

› Do normalnego precyzyjnego wywijania wg DIN 74234
› Do przewodów hamulcowych, rur hydraulicznych do grubości ścianki od 0,7 do 1,0 mm
› Podstawa wykonana z żeliwa ciągliwego GTW 40
› Zaciski mocujące ze stali, wewnątrz gładkie, fosforanowane
› Kompletny zestaw do rur metrycznych i calowych
› Z frez do rur 4-32 mm Ø i mały obcinak do rur 4-16 mm Ø
› W walizce GEDORE i-BOXX® 72 nr 1101 L
› Wymiary: szer. 367 x głęb. 316 x wys. 72 mm

Zawartość 0 Kod Nr Zawartość 0 Kod Nr
Do rur metrycznych 3,0 4505530 1101-234001 Do rur metrycznych i calowych 4,2 4662980 1101-234013
1 Korpus podstawowy nr 234000 1 Korpus podstawowy nr 234000
1 Szczęka zaciskowa metryczna nr 234101 2 Szczęka zaciskowa nr 234101 + 234102
6 Elementów dociskowych 4,75-10 mm nr 234204-234210 6 Elementów dociskowych 4,75-10 mm nr 234204-234210
2 Elementy dociskowy i zaciskowy nr 234790 + 234801 4 Elementy dociskowe 3/16-3/8" nr 234303-234306
1 Mały obcinak do rur 4-16 mm Ø nr 231000 3 Elementy dociskowy i zaciskowy nr 234790 + 234801-802
1 Frez do rur 4-32 mm Ø nr 232001 1 Mały obcinak do rur 4-16 mm Ø nr 231000
1 GEDORE i-BOXX® 72 nr 1101 L 1 Frez do rur 4-32 mm Ø nr 232001
1 GEDORE i-BOXX® 72 nr 1101 L

WYWINIĘCIE 90° WYWINIĘCIE 180° WYWINIĘCIE F OTWARTE WYWINIĘCIE E PODWÓJNIE 0°
234801
234802

234801 234204-210
234790 234802 234303-306 234790

E 2340

CZĘŚCI POJEDYNCZE

2341 2342 / 2343 2347 2348 234000 + 2341

Opis 0 Kod Nr Opis 0 Kod Nr
Korpus podstawowy 0,880 4556440 234000 Element dociskowy 5/16" 0,018 4557680 234305
Szczęka zaciskowa metryczna 0,760 4556520 234101 Element dociskowy 3/8" 0,018 4557760 234306
Szczęka zaciskowa calowa 0,760 4556600 234102 Element dociskowy i zaciskowy 90° do 0,016 4557840 234790
Element dociskowy 4,75 mm 0,018 4556790 234204 wywijania D+E
Element dociskowy 5 mm 0,018 4556870 234205 Element docisk. zacisk. (przymiar) metryczny, 0,011 4557920 234801
Element dociskowy 6 mm 0,018 4556950 234206 180°, do wywijania E+F
Element dociskowy 8 mm 0,018 4557090 234208 Element docisk. zacisk. (przymiar) calowy, 180°, 0,011 4558060 234802
Element dociskowy 9 mm 0,018 4557170 234209 do wywijania E+F
Element dociskowy 10 mm 0,018 4557250 234210 Mały obcinak do rur MINI-QUICK, 4-16 mm 0,125 4504560 231000
Element dociskowy 3/16" 0,018 4557330 234303 Frez do rur, 4-32 mm 0,030 1439510 232001
Element dociskowy 1/4" 0,018 4557410 234304
