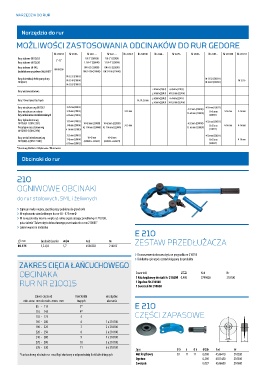

P. 598
NARZĘDZIA DO RUR 598
Narzędzia do rur
MOŻLIWOŚCI ZASTOSOWANIA ODCINAKÓW DO RUR GEDORE
Nr 210015 Nr 2180.. Nr 220… Nr 222… Nr 2250 3 Nr 226100 Nr 2268.. Nr 2270.. Nr 2300.. Nr 2303.. Nr 231000 Nr 231011
Rury stalowe EN 10255 3“-12“ 1/8-2" (220020) 1/8-2" (222020)
Rury stalowe EN 10220 1.1/4-4" (220040) 1.1/4-4" (222040)
Rury żeliwne EN 545, DN 80-300 DN 6-32 (220020) DN 6-32 (222020)
Bezkielichowe rury żeliwne SML EN 877 DN 32-100 (220040) DN 32-100 (222040)
M 12-32 (2180 3)
Rury do instalacji elektrycznych wg M 12-40 (2180 4) M 12-32 (230311) M 12-16
EN 60423 M 16-63 (230321)
M 12-63 (2180 5)
≤ 42 mm (2268 2) 6-76 mm (2270 5)
Rury wielowarstwowe
≤ 63 mm (2268 3) 50-127 mm (2270 6)
≤ 42 mm (2268 2) 6-76 mm (2270 5)
Rury z tworzyw sztucznych 16, 19, 25 mm
≤ 63 mm (2268 3) 50-127 mm (2270 6)
Rury miedziane wg EN 1057 3-35 mm (2180 3) 4-32 mm (230010) 4-32 mm (230311)
Rury miedziane w osłonie 3-45 mm (2180 4) 3-35 mm 13-65 mm (230020) 13-65 mm 4-16 mm 4-16 mm
Rury cienkościenne z metali nieżelaznych 6-76 mm (2180 5) (230321)
Rury hydrauliczne wg 3-35 mm (2180 3) 4-32 mm (230311)
EN 10305-1 (DIN 2391) 3-45 mm (2180 4) 10-42 mm (220020) 10-42 mm (222020) 3-35 mm 4-32 mm (230010) 4-16 mm 4-16 mm
Precyzyjne rury stalowe wg 6-76 mm (2180 5) 42-114 mm (220040) 42-114 mm (222040) 13-65 mm (230020) 13-65 mm
(230321)
EN 10305-3 (DIN 2394)
3-35 mm (2180 3) 4-32 mm (230311)
Rury ze stali nierdzewnej wg 3-45 mm (2180 4) 10-42 mm 10-42 mm 13-65 mm 4-16 mm
EN 10088-3 (DIN 17 440) (220020 + 220221) (222020 + 220221)
6-76 mm (2180 5) (230321)
*) każda wg Wielkości / Wykonania / Właściwości
Obcinaki do rur
210
OGNIWOWE OBCINAKI
do rur stalowych, SML i żeliwnych
› Zajmuje mało miejsca, sposób pracy podobny do grzechotki
› W wykonaniu standardowym do rur 85 - 175 mm Ø
› W razie potrzeby można zwiększyć zakres cięcia stosując przedłużkę nr 210100,
patrz tabela "Zakres cięcia łańcuchowego przecinaka do rur nr 210015"
› Lakierowane na niebiesko
E 210
, Grubości ścianki 0 Kod Nr ZESTAW PRZEDŁUŻACZA
85-175 3,2-8,0 5,7 4536250 210015
› Do rozszerzenia obszaru cięcia w przypadku nr 210015
› Dokładny opis użycia został dołączony do produktu
ZAKRES CIĘCIA ŁAŃCUCHOWEGO
OBCINAKA Zawartość 0 Kod Nr
210100
2799626
1 Nóż krążkowy do stali Nr 210200 0,400
RUR NR 210015 1 Ogniwo Nr 210500
1 Sworzeń Nr 210600
Zakres cięcia od Ilość kółek niezbędne
min. wew. mm do maks. zewn. mm tnących akcesoria
85 - 115 3* E 210
110 - 145 4*
135 - 175 5 CZĘŚCI ZAPASOWE
165 - 200 6 1 x 210100
190 - 225 7 2 x 210100
220 - 250 8 3 x 210100
240 - 280 9 4 x 210100
270 - 300 10 5 x 210100
295 - 330 11 6 x 210100
Opis Ø D b Ø d 0 Kod Nr
* Łańcuchowy obcinak rur musi być skrócony o odpowiednią ilość kółek tnących Nóż krążkowy 50 11 11 0,080 4536410 210200
Ogniwo 0,290 4551480 210500
Sworzeń 0,027 4536680 210600
