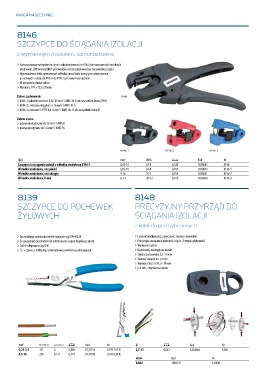

Page 392 - 3001334 Katalog GEDORE 2016 GPL

PROGRAM SZCZYPIEC 392

8146

SZCZYPCE DO ŚCIĄGANIA IZOLACJI

z wymiennym modułem, samonastawne

› Samonastawcze narzędzie do cięcia i odizolowywania (nr 8146) do nowoczesnych instalacji i
okablowań, (90 % wszystkich przewodów można odizolować bez nastawiania szczęk)
› Wprowadzenie lekko wymiennych wkładek umożliwiło precyzyjne zdejmowanie
przeróżnych izolacji, od PVC aż do PTFE, tym samym narzędziem
› W komplecie płaskie ostrze
› Wymiary: 191 x 123 x 20 mm
Zakres zastosowań: 8146
› 8146-1z płaskim ostrzem: 0,02-10 mm / AWG 34-8 (do wszystkich izolacji PVC)
2
› 8146-2 z ostrzem okrągłym: 4-16 mm / AWG 10-5
2
› 8146-3 z ostrzem V: PTFE 0,1-4 mm / AWG 28-12 (do wszystkich izolacji)
2
Zakres cięcia:
› przewody elastyczne do 10 mm / AWG 8
2
› przewody sztywne do 1,5 mm / AWG 16
2

8146-1 8146-2 8146-3

Opis mm 2 AWG 0 Kod Nr
Szczypce do ściągania izolacji z wkładką modułową 8146-1 0,02-10 34-8 0,180 1830805 8146
Wkładka modułowa, nóż płaski 0,02-10 34-8 0,015 1830813 8146-1
Wkładka modułowa, nóż okrągły 4-16 10-5 0,016 1830821 8146-2
Wkładka modułowa, V-nóż 0,1-4 28-12 0,016 1830848 8146-3

8139 8148
SZCZYPCE DO POCHEWEK PRECYZYJNY PRZYRZĄD DO
ŻYŁOWYCH ŚCIĄGANIA IZOLACJI

z kabli do przesyłu danych

› Do zwykłego zaciskania tulejek żyłowych wg DIN 46228 › Łatwość użytkowania, poręczność, cięcie po obwodzie
› Ze specjalnym pryzmatem do odizolowania i cięcia miękkiego drutu › Precyzyjne ustawienie głębokości cięcia ( 9 stopni głębokości)
› Stal do ulepszania wg DIN › Wymienne ostrze
› TL = czarne, z niebieską, zanurzeniowo powlekaną osłoną rączek › Bezpieczny, zaokrąglony kształt
› Średnica przewodu: 2,5-11 mm
› Grubość izolacji: do 1,0 mm
› Wymiary: 90,5 x 39,5 x 19 mm
› E-8148 = Wymienne ostrze

mm 2 y z 0 Kod Nr Ø 0 Kod Nr
0,25-2,5 155 6 0,186 6723510 8139-155 TC 2,5-11 0,043 1830864 8148
0,5-16 220 8.1/2 0,314 6723780 8139-220 TC
0 Kod Nr
0,002 1884727 E-8148
