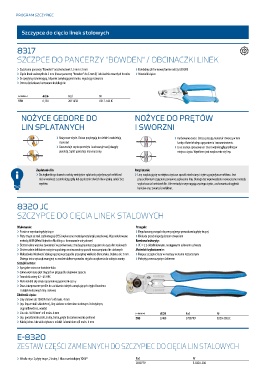

Page 380 - 3001334 Katalog GEDORE 2016 GPL

PROGRAM SZCZYPIEC 380

Szczypce do cięcia linek stalowych

8317
SZCZPCE DO PANCERZY "BOWDEN" / OBCINACZKI LINEK

› Zaciskanie pancerzy "Bowden" oraz końcówek 1,5 mm i 2 mm › Dokładny szlif w nowej formie ostrzy GEDORE
› Cięcie linek stalowych do 2 mm Ø oraz pancerzy "Bowden" do 5 mm Ø, i do średnio twardych drutów › Niewielki ciężar
› Ze sprężyną rozwierającą, klipsem zamykającym trwale, regulacją rozwarcia
› Ostrza dodatkowo hartowane indukcyjnie

y 0 Kod Nr
170 0,150 2011638 8317-160 JC

NOŻYCE GEDORE DO NOŻYCE DO PRĘTÓW
LIN SPLATANYCH I SWORZNI

› Nożycowe cięcie. Ostrza przylegają do siebie i rozdzielają › Karbowane ciecie. Ostrza prasują materiał i tworzą w nim
materiał karby. Materiał ulega spęcznieniu i rozwarstwieniu.
› Lina zostaje czysto przecięta i zachowuje swój okrągły › Lina zostaje sprasowana i traci swój okrągły przekrój w
przekrój. Splot pozostaje nienaruszony. miejscu cięcia. Wynikiem jest rozplecenie się liny.

Zaplatanie lin Rozplatanie
› Do żeglarskiego kunsztu należy umiejętne splatanie pojedynczych włókien/ › Liny rozplatają się w miejscu cięcia w sposób niechciany i cięte są pojedyncze włókna. Jest
nici w warkocz z zamkniętą pętlą lub zaplecenie dwóch lin w jedną całość bez pracochłonnym zajęciem ponowne zaplecenie liny. Dlatego też wprowadzono nowoczesne metody
węzłów. wykańczania końcówek lin. Ale metody te wymagają czystego cięcia , zachowania okrągłości
końców oraz zwartości włókien.

8320 JC
SZCZYPCE DO CIĘCIA LINEK STALOWYCH

Wykonanie: Przegub:
› Proste w wymianie płyty tnące › Regulowany przegub do precyzyjnego prowadzenia płyty tnącej
› Płyty tnące ze stali szybkotnącej (HSS) wykonane metodą metalurgii proszkowej. Wyprodukowane › Blokada przed niepożądanym otwarciem
metodą MIM (Metal Injection Molding = formowanie wtryskowe) Ramiona/uchwyty:
› Ekstremalnie wysoka żywotność w porównaniu z tradycyjnymi szczypcami do cięcia lin stalowych › JC = z 2-składnikowymi, naciąganymi osłonami uchwytu
› Ekstremalnie delikatne nacięcie zapobiega w niezawodny sposób rozszczepianiu lin stalowych Materiał/wykończenie:
› Wskazówka: Możliwość obsługi ręcznej w przypadku przeciętnej wielkości dłoni; maks. średnica ok. 5 mm. › Korpus szczypiec kuty w matrycy w stanie rozżarzonym
Dlatego też w sytuacji awaryjnej na wodzie dobrze sprawdza się jako urządzenia do odcięcia wanty › Pokryty przezroczystym lakierem
Szczęki/ostrza:
› Specjalne ostrza w kształcie łuku
› Łatwa wymiana płyt tnących w przypadku objawów zużycia
› Twardość ostrzy 62 - 65 HRC
› Niski nakład siły dzięki optymalnej geometrii ostrzy
› Dwa zintegrowane profile do zaciskania tulejek zamykających cięgła Bowdena
i tulejek końcowych liny stalowej
Zdolność cięcia:
› Liny stalowe do 1800 N/mm o Ø maks. 4 mm
2
› (np. liny ze stali szlachetnej, liny stalowe z rdzeniem stalowym i tekstylnym,
cięgna Bowdena, wanty)
› Lina do 750 N/mm o Ø maks. 6 mm y 0 Kod Nr
2
› (np. gwoździe/druciaki, śruby, bolce, pręty do zamocowania pokryw) 200 0,480 2788799 8320-200 JC
› Kable jedno- lub wielożyłowe z miedzi i aluminium o Ø maks. 6 mm

E-8320

ZESTAW CZĘŚCI ZAMIENNYCH DO SZCZYPIEC DO CIĘCIA LIN STALOWYCH

› Składa się z: 2 płyty tnące, 2 śruby, 1 klucz sześciokątny TORX® Kod Nr
2830779 E-8320-200
