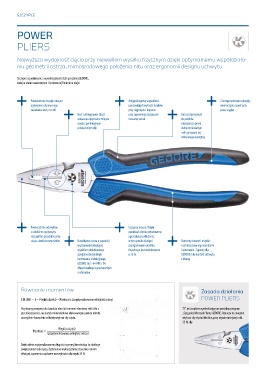

Page 368 - 3001334 Katalog GEDORE 2016 GPL

SZCZYPCE

POWER

PLIERS

Najwyższa wydajność cięcia przy niewielkim wysiłku fizycznym dzięki optymalnemu współdziała-
niu geometrii ostrza, mimośrodowego położenia nitu oraz ergonomii designu uchwytu.

Szczypce są wykonane z wysokiej jakości stali specjalnej GEDORE,
kutej w stanie rozżarzonym i hartowanej finalnie w oleju

Powierzchnie szczęk z dużym Antypoślizgowe wypukłości 2 komponentowe uchwyty -
uzębieniem do mocnego poprawiają chwytność kciuków niemeczące, nawet przy
zaciskania śrub, rur itd. przy ciągnięciu i kręceniu pracy ciągłej
Best cutting power (Bcp) oraz zapewniają szczypcom Duża przyczepność
wskazuje optymalne miejsce mocarny zacisk do podłoża
cięcia z perfekcyjnym zabezpiecza przed
przełożeniem siły niekontrolowanym
ześlizgnięciem się
odłożonego narzędzia

Powierzchnie uchwytów Szczypce mocne: Dzięki
z uskokiem oporowym punktowi obrotu położonemu
szczególnie przydatne przy z przodu i przedłużonej
cięciu cienkich materiałów Dodatkowe ostrza o wysokiej w ten sposób dźwigni Elementy twarde i miękkie
wytrzymałości będącej zaangażowanie wysiłku rozmieszczone ergonomicznie
wynikiem dodatkowego fizycznego jest zredukowane i sensownie - Typowy dla
specjalnej technologii o 35 %. GEDORE miły kontakt uchwytu
hartowania indukcyjnego z dłonią
GEDORE (62 - 64 HRC). Do
długotrwałego cięcia twardych
materiałów.

Równanie momentów Zasada działania

Σ M (Nit) = 0 = F(ręki) x L(ręki) = F(ostrza) x L(zoptymalizowana odległość ostrzy) POWER PLIERS

Przyłożony powyżej nitu (punktu obrotu) moment obrotowy ręki (siła x "K“ jest znakiem symbolizującym specjalny program
przemieszczenie), na skutek mimośrodowo ulokowanego punktu obrotu, „Szczypiec Mocnych” firmy GEDORE. Oznacza to znacznie
szczególnie korzystnie oddziaływuje na siłę cięcia. większe siły cięcia i docisku, przy użyciu mniejszej o ok.
35 % siły.
F(ręki) x L(ręki)
F(ostrza) =
L(zoptymalizowana odległość ostrzy)

Dzięki silnie zoptymalizowanej długości czynnej, konstrukcja ta skutkuje
zwiększeniem siły cięcia. Optymalne wykorzystanie stosunku ramion
dźwigni, zapewnia uzyskanie oszczędności siły rzędu 35 %.
