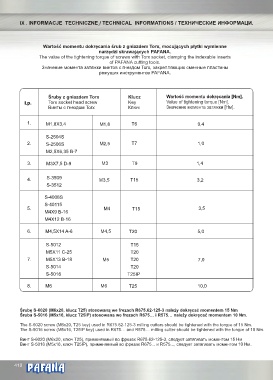

IX . INFORMACJE TECHNICZNE / TECHNICAL INFORMATIONS / ТЕХНИЧЕСКИЕ ИНФОРМАЦИ.

Wartość momentu dokręcania śrub z gniazdem Torx, mocujących płytki wymienne
narzędzi skrawających PAFANA.
The value of the tightening torque of screws with Torx socket, clamping the indexable inserts
of PAFANA cutting tools.
Значение момента затяжки винтов с гнездом Torx, закрепляющих сменные пластины
режущих инструментов PAFANA.

Śruby z gniazdem Torx Klucz Wartość momentu dokręcania [Nm].
Lp. Torx socket head screw Key Value of tightening torque [Nm].
Винты с гнездом Torx Ключ Значение момента затяжки [Нм].

1. M1,8X3,4 M1,8 T6 0,4

S-2504S
2. S-2506S M2,5 T7 1,0
M2,5X6,35 B-7

3. M3X7,5 D-9 M3 T9 1,4

4. S-3509 M3,5 T15 3,2
S-3512

S-4008S
S-40115
5. M4 T15 3,5
M4X9 B-16
M4X12 B-16

6. M4,5X14 A-6 M4,5 T20 5,0

S-5012 T15
M5X11 C-25 T20
7. M5X13 B-18 M5 T20 7,0
S-5014 T20
S-5016 T25IP

8. M6 M6 T25 10,0

Śrubę S-6020 (M6x20, klucz T25) stosowaną we frezach R675.62-125-3 należy dokręcać momentem 15 Nm
Śruba S-5016 (M5x16, klucz T25IP) stosowana we frezach R675… i R575… należy dokręcać momentem 10 Nm.

The S-6020 screw (M6x20, T25 key) used in R675.62-125-3 milling cutters should be tightened with the torque of 15 Nm.
The S-5016 screw (M5x16, T25IP key) used in R675… and R575… milling cutter should be tightened with the torque of 10 Nm.

Винт S-6020 (M6x20, ключ T25), применяемый во фрезах R675.62-125-3, следует затягивать моментом 15 Нм
Винт S-5016 (M5x16, ключ T25IP), применяемый во фрезах R675... и R575..., следует затягивать моментом 10 Нм.
